Гост р мэк 60870-5-104-2004 устройства и системы телемеханики. часть 5. протоколы передачи. раздел 104. доступ к сети для гост р мэк 870-5-101 с использованием стандартных транспортных профилей

Группа обобщающих документов

Обобщающий стандарт (англ. companion standard) проясняет взаимоотношения между базовыми стандартами при их совместном использовании в определенной области. Представляет собой выборку из излишне универсальных базовых документов и других стандартов.

IEC 60870-5-101

IEC 60870-5-101 «Companion standard for basic telecontrol tasks».

ГОСТ Р МЭК 60870-5-101 «Обобщающий стандарт по основным функциям телемеханики».

Физический уровень

Используется асинхронный интерфейс (UART) с 1 стопбитом, 1 битом четности и 8 битами данных. Регламентирован стандартный ряд скоростей от 300 до 9600 бод. Стандарт допускает использование других интерфейсов в специализированных применениях.

Обязательно правило передачи R3 IEC 60870-5-1, которое определяет, что между символами одного кадра не допускаются паузы более чем длительность одного бита. Тем не менее стандарт не требует контроля длительности пауз.

Формат кадров

Стандарт допускает исключительно формат кадра FT1.2 согласно IEC 60870-5-1. Допускается три вида кадров: с переменной длиной блока; с фиксированной длиной блока; одиночного байта. Кадр с переменной длиной блока используется для передачи данных (ASDU). Кадр с фиксированной длиной блока используется для передачи команд. Одиночный байт используется для подтверждений обмена.

В таблице ниже приведен формат кадра с переменной длиной блока. Поля между Start Frame и Stop Frame называются блоком данных прикладного уровня (ASDU, англ. application specific data unit). В протоколе IEC 60870-5-104 этот блок имеет аналогичный формат.

Формат кадра с переменной длиной блока
Data unit Имя (длина, байт, если более 1) Function
Start Frame Start Character
Length Field (*2) Total length of Frame
Start Character (повтор)
Control Field Indicates control functions like message direction
Link Address (0, 1 или 2) Сетевой адрес
ASDU Identifier Type Identifier Все данные в одном ASDU имеют одинаковую структуру и тип. Значения 1..127 стандартизованы, остальные могут назначаться разработчиком прибора.
Variable Structure Qualifier Indicates whether type contains multiple information objects or not
COT (1 or 2) Причина передачи
ASDU Address (1 or 2) Denotes separate segments and its address inside a device
Данные-1 Information Object Address (1, 2 или 3) Идентификатор данных
Information Elements (n) Данные
Метка времени (0, 3 или 7) Данные могут снабжаться стандартной меткой времени длиной 3 или 7 байт в размерности миллисекунд
Данные-2 ——
—— ——
Данные-m ——
Stop Frame Checksum Used for Error checks
Stop Char Indicates end of a frame

IEC 60870-5-102

IEC 60870-5-102 «Companion standard for the transmission of integrated totals in electric power systems».

ГОСТ Р МЭК 60870-5-102 «Обобщающий стандарт по передаче интегральных параметров в энергосистемах».

IEC 60870-5-103

IEC 60870-5-103 «Companion standard for the informative interface of protection equipment».

ГОСТ Р МЭК 60870-5-103 «Обобщающий стандарт по информационному интерфейсу для аппаратуры релейной защиты».

IEC 60870-5-104

Структура кадра IEC 60870-5-104

IEC 60870-5-104 «Network access for IEC 60870-5-101 using standard transport profiles».

ГОСТ Р МЭК 60870-5-104 «Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей».

Документ формализует инкапсуляцию блока ASDU из документа 60870-5-101 в стандартные сети TCP/IP. Поддерживается как Ethernet так и модемное соединение с использованием протокола PPP. Криптографическая безопасность данных формализована в стандарте IEC 62351 (англ.)русск.. Стандартный порт TCP 2404.

11.2 Размеры контактного элемента ЗЭР на направляющей блочного каркаса

Для обеспечения
защиты от электростатического разряда контактный элемент ЗЭР в направляющих
должен быть соединен с горизонтальной деталью блочного каркаса. Вставляемая в
блочный каркас печатная плата должна поддерживать контакт с обеих сторон.

— расположение контактного элемента ЗЭР; 2
плоскость закрепления переднего/заднего вставного блока; 3
передняя/задняя направляющая блочного каркаса; 4 — передняя/задняя горизонтальная деталь

Рисунок
15
— Размеры контактного элемента ЗЭР на направляющей блочного каркаса

— зона соединителя; 2 — контактный элемент
ЗЭР вдоль всей платы (с обеих сторон); 3 — контактный элемент ЗЭР
прерван (с обеих
сторон)

Рисунок
16
— Размеры контактного элемента ЗЭР на вставной печатной плате

Размеры, указанные на
рисунках —

Размеры по
высоте (см. таблицу ):

U — единица
приращения высоты, равная 44,45 мм (1,75 дюйма), см. МЭК 60297-1;

H1 — высота
блочного каркаса (соответствует размеру Е по МЭК 60297-1);

Н2 — межцентровое
расстояние монтажных отверстий блочного каркаса для его установки на шкаф или
стойку (соответствует размерам Y/Z по МЭК 60297-1);

Н3 — межцентровое
расстояние монтажных отверстий блочного каркаса для его установки на шкаф или
стойку (соответствует размеру А по МЭК 60297-1);

Н4 — межцентровое
расстояние монтажных отверстий блочного каркаса для его установки на шкаф или
стойку (соответствует размерам Y/Z по МЭК 60297-1);

Н5 — вертикальный
размер проема блочного каркаса для установки вставных блоков;

H6 — расстояние
между центрами монтажных отверстий, фиксирующих вставные блоки, передние или
задние панели и соединители;

Н7 — расстояние
между верхними и нижними кромками пазов направляющих блочного каркаса;

H8 — высота
передней панели вставных блоков;

H9 — межцентровое
расстояние монтажных отверстий вставных блоков, передних или задних панелей при
их установке на блочном каркасе;

H10 — высота
печатной платы или расстояние между верхними и нижними кромками вставного
блока, входящими в пазы направляющих блочного каркаса.

Размеры по ширине:

HP — горизонтальный
шаг, равный 5,08 мм. Горизонтальный проем блочного каркаса условно поделен на
84 горизонтальных шага (HP).

Размер
горизонтального проема блочного каркаса может быть поделен на 168 шагов, каждый
из которых равен половине HP или 2,54 мм.

Передняя панель
вставных блоков должна быть поделена по ширине на N´ 5,08 мм
горизонтальных шагов.

Передняя панель
вставных блоков может быть поделена по ширине на N´ 2,54 мм равных
частей, каждая из которых равна половине HP.

Направляющие для
вставных блоков могут быть расположены на расстоянии N´ 5,08 мм
горизонтальных шагов.

Направляющие для
вставных блоков должны быть расположены на расстоянии N´ 2,54 мм равных
частей, каждая из которых равна половине HP.

Размеры по
глубине (см. таблицу ):

D1 — размер
блочного каркаса при установке вставных блоков спереди;

RD1 — размер
блочного каркаса при установке вставных блоков сзади;

D2 — размер,
не имеющий прямого отношения к конструкциям; должен быть удален либо обозначен
как «дополнительный размер, определяющий зазор между вставными блоками и задней
панелью» только при отсутствии соединителей;

D3 —
рекомендуемая длина печатной платы, вставляемой спереди (может изменяться в
зависимости от типа соединителя);

RD3 — рекомендуемая
длина печатной платы, устанавливаемой сзади (может изменяться в зависимости от
типа соединителя);

D4 — размер
вставного блока, устанавливаемого спереди, зависит от типа соединителя;

RD4 — размер
вставного блока, устанавливаемого сзади, зависит от типа соединителя.

Приложение
А
(справочное)

Таблица А.1

Обозначение и наименование
соответствующего национального стандарта

МЭК
60249-2-1:1985

*

МЭК
60297-1:1986

*

МЭК
60297-2:1982

*

МЭК
60603-2:1995

*

МЭК
60917-1:19981)

*

МЭК
61076-4-101:2001

*

МЭК
61076-4-113:2002

*

МЭК
61587-1:1999

*

МЭК
61587-3:1999

*

* Соответствующий национальный
стандарт отсутствует. До его утверждения рекомендуется использовать перевод
на русский язык данного международного стандарта. Перевод данного международного
стандарта находится в Федеральном информационном фонде технических
регламентов и стандартов.

) В Российской Федерации термины и
определения в данной области установлены в ГОСТ Р 51676-2000 и ГОСТ Р 52003-2003.

Ключевые слова:
радиоэлектронные средства; базовые несущие конструкции; блочные каркасы;
вставные блоки; размеры конструкций серии 482,6 мм (19 дюймов)

10.2 Дополнительные сопрягающиеся размеры экранированного блочного каркаса

Дополнительные сопрягающиеся размеры экранированного
блочного каркаса представлены на рисунке . Размеры
соответствующих вставных блоков — в соответствии с подразделом .

— первая линия шага выводов; 2 — проводящие
поверхности; 3 — прокладка вертикального экрана; 4 — боковина
блочного каркаса; 5 — вертикальная проводящая поверхность; 6 — фланец блочного
каркаса; 7 — передняя/задняя плоскость закрепления; 8CL линия точек контактирования

Примечание — Передняя часть блочного
каркаса является зеркальным отражением задней части.

Рисунок
13
— Дополнительные сопрягающиеся размеры экранированного блочного каркаса

3 Общая архитектура

     Настоящий стандарт определяет использование открытого интерфейса TCP/IP для сети, содержащей, например, LAN (локальная вычислительная сеть) для устройства телемеханики, которая передает ASDU в соответствии с ГОСТ Р МЭК 870-5-101. Маршрутизаторы, включающие маршрутизаторы для WAN (глобальная вычислительная сеть) различных типов (например, Х.25 , Фрейм реле, ISDN и т.п.), могут соединяться через общий интерфейс TCP/IP-LAN (рисунок 1). На рисунке 1 показана конфигурация центральной станции с избыточностью в дополнение к системе без избыточности.

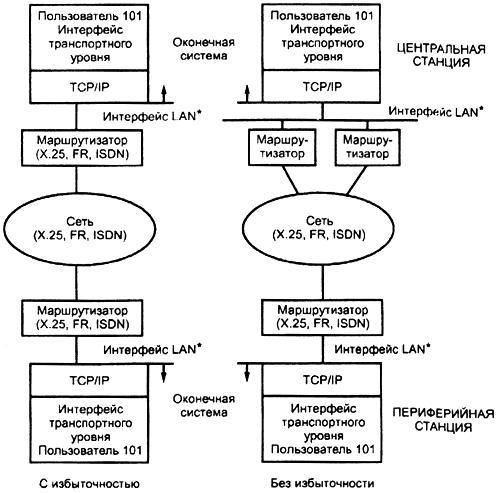

Рисунок 1 — Общая архитектура (пример)

_______________      * Интерфейс LAN может быть избыточным.

Рисунок 1 — Общая архитектура (пример)

     Мотивировка:            Использование отдельных маршрутизаторов дает следующие преимущества:            — нет необходимости установления в оконечных системах программ, специфичных для сети;            — нет необходимости выполнения функции маршрутизации в оконечных системах;            — нет необходимости управления сетью в оконечных системах;            — облегчает поставку оконечных систем изготовителями, специализирующимися на изготовлении устройств телемеханики;            — облегчает получение индивидуальных отдельных маршрутизаторов, подходящих для различных сетей, от изготовителей, специализирующихся в не специфичной для телемеханики области;            — дает возможность изменения типа сети путем замены только типа маршрутизатора без воздействия на оконечную систему;            — особенно подходит для преобразования существующих оконечных систем, соответствующих ГОСТ Р МЭК 870-5-101;            — подходит для настоящих и будущих реализаций.

4 Структура протокола

     Структура протокола оконечной системы показана на рисунке 2.

Рисунок 2 — Избранные стандартные позиции для настоящего телемеханического стандарта

Выборка прикладных функций из ГОСТ Р МЭК 870-5-5 в соответствии с ГОСТ Р МЭК 870-5-101

Инициализация

Процесс пользователя

Выборка ASDU из ГОСТ Р МЭК 870-5-101 и ГОСТ Р МЭК 870-5-104

Прикладной (уровень 7)

APCI (Управляющая информация прикладного уровня)

Интерфейс транспортного уровня (интерфейс между пользователем и TCP)

Транспортный (уровень 4)

Выборка из протокола TCP/IP (RFC 2200)

Сетевой (уровень 3)

Канальный (уровень 2)

Физический (уровень 1)

Примечание — Уровни 5 и 6 не используются.

Рисунок 2 — Избранные стандартные позиции для настоящего телемеханического стандарта

     Рекомендуемая выборка из протокола TCP/IP (RFC 2200), используемая в настоящем стандарте, показана на рисунке 3. К моменту опубликования МЭК 60870-5-104 указанные RFC были действующими, но за протекшее время могли быть заменены эквивалентными RFC. Соответствующие RFC доступны по адресу в Интернете http://www.ietf.org.
