Характеристики наиболее применяемых классификаций

Не каждая степень защиты электрооборудования IP распространена при монтаже в условиях квартиры или частного дома. Это естественно, ведь нет никакого смысла переплачивать за прибор с максимальным уровнем защиты, если в помещении, где он будет устанавливаться, тепло, сухо и не пыльно. А потому имеет смысл понять, какая степень защиты IP наиболее применяема в том или ином помещении при электромонтаже в жилой квартире.

IP20 — устройства с подобной защитной маркировкой оптимальны для установки в прихожей, спальне и так далее. Защита от влажности у них отсутствует, а потому применимы они только в сухих помещениях (к примеру, для ванной комнаты они не подойдут). Пыль и грязь допустимы только при условии их крупных частиц не менее 12,5 мм.

IP44 — подобные приборы, уже подходят для установки в ванных комнатах. Конечно, прямого напора воды они не перенесут, но обычная влажность и попадание брызг воды работе не помешают. Также допустима установка оборудования с подобной маркировкой на открытом воздухе, при условии навеса над ними для предотвращения попадания осадков.

IP55 — это оборудование уже более высокого класса защиты.  Применимо, помимо влажных помещений, и на улице без навеса, так как непродолжительное действие дождя не отражается на эксплуатационных способностях электроустановок. Также имеется частичная защита от пыли и полная защита от механических повреждений.

IP65 — почти идентичный предыдущему прибор, с той лишь разницей, что защита от пыли является не частичной, а полной. Такое оборудование подходит для любых уличных погодных условий, не боится дождя, пыли, грязи и так далее.

Значение первой дополнительной буквы

Буква, расположенная на данной позиции кода определяет степень защиты человека от прикосновения к токоведущим частям. Применяется такая литера в следующих ситуациях:

• реальная защищённость от прикосновения превышает уровень, определённый первым цифровым символом кода;
• в цифровом коде IP вместо первого цифрового символа стоит знак «Х».

В качестве дополнительных литер используются латинские буквы, имеющие следующее значение:

• A – обеспечивается необходимая защита при прикосновении тыльной стороной ладони;
• B – защита при касании пальцем;
• C – допустимо прикосновение к кожуху оборудования ручным инструментом;
• D – данная буква обозначает, что не является опасным прикосновение к корпусу проволокой.

Как было отмечено, первый буквенный символ применяется только для обозначения более высокой степени защиты, чем та, что определена первой цифрой кода. Например, если первая цифрой является «1» (IP1Х), то первой буквой может быть только «B» или выше. Для устройств IP2Х, буква может быть «C» или «D» и так далее.

Классы защиты IP электротехнических изделий и оборудования

Для обозначения степени защиты корпусов и конструктивов электротехнического оборудования от пыли, влаги и влияния окружающей среды применяется несколько стандартов и систем обозначений.

В Европе используется система IP-кодов, определяемая стандартом МЭК 529 или IEC 529 (Международной Электротехнической комиссии – International Electrotechnical Commission). Этому стандарту соответствует отечественный ГОСТ 14254-80 “Изделия электротехнические. Оболочки. Степени защиты. Обозначения. Методы испытаний” и Европейские нормы EN.60529.

Стандарт распространяется на электротехнические изделия с напряжением не выше 72,5 кВ и устанавливает степени защиты, обеспечиваемые оболочками.

Степени защиты электротехнических изделий обозначают символом:

IP11, где IP — начальные буквы: International Protection,первая цифравторая цифра

Если для изделия требуется указать степень защиты только одной цифрой, то пропущенную цифру заменяют буквой X, например IPX5, IP2X и т. д.

Степени защиты оболочек электрических машин:

IPOO, IP01, IP10, IP11, IP12, IP13, IP20, IP21, IP22, IP23, IP43, IP44, IP54, IP55, IP56.

Степени защиты силовых трансформаторов (автотрансформаторов) и электрических реакторов, предназначенных для работы в электрических устройствах и сетях переменного тока частотой 50 Гц:

IP00, IP10, IP11, IP13, IP20, IP21, IP22, IP23, IP30, IP31, IP32, IP33, IP34, IP41, IP43, IP44, IP54, IP55, IP65, IP66.

Степени защиты оболочек электрических аппаратов до 1 кВ:

IР00, IP10, IP11, IP12, IP20, IP21, IP22, IP23, IP30, IP31, IP32, IP33, IP34, IP40, IP41, IP42, IP43, IP44, IP50, IP51, IP54, IP55, IP56, IP60, IP65, IP66, IP67, IP68.

Эти указания не распространяются на оболочки электрических машин и аппаратов, предназначенных для работы во взрывоопасной среде и в особых климатических условиях, а также на оболочки электробытовых приборов.

Первая цифра:

Характеристика защиты персонала от соприкосновения с находящимися под напряжением частями или приближения к ним и от соприкосновения с движущимися частями, расположенными внутри оболочки, и попадания внутрь твердых посторонних тел.

Цифра	Краткое описание	Определение
Защита отсутствует	От соприкосновения и попадания твердых посторонних сил. Специальная защита отсутствует.
1	Защита от твердых тел размером > 50 мм	Защита от проникновения внутрь оболочки большого участка поверхности человеческого тела, например, руки, и твердых тел размером > 50 мм.
2	Защита от твердых тел размером > 12 мм	Защита от проникновения внутрь оболочки пальцев или предметов длиной более 80 мм и твердых тел размером > 12 мм .
3	Защита от твердых тел размером > 2,5 мм	Защита от проникновения внутрь оболочки инструментов, проволоки и т. д. диаметром или толщиной > 2,5 мм и твердых тел размером > 2,5 мм.
4	Защита от твердых тел размером > 1 мм	Защита от проникновения внутрь оболочки проволоки и твердых тел размером > 1 мм .
5	Защита от пыли	Проникновение внутрь оболочки пыли не предотвращено полностью. Однако пыль не может проникать в количестве, достаточном для нарушения работы изделия .
6	Пыленепроницаемость	Проникновение пыли предотвращено полностью.

Вторая цифра:

Характеристика защиты от проникновения воды.

Цифра	Краткое описание	Определение
Защита отсутствует	Специальная защита отсутствует.
1	Защита от капель воды	Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие.
2	Защита от капель воды при наклоне до 15°	Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие при наклоне его оболочки на любой угол до 15° относительно нормального положения.
3	Защита от дождя	Дождь, падающий на оболочку под углом 60° от вертикали, не должен оказывать вредного воздействия на изделие.
4	Защита от брызг	Вода, разбрызгиваемая на оболочку в любом направлении, не должна оказывать вредного воздействия на изделие.
5	Защита от водяных струй	Струя воды, выбрасываемая в любом направлении на оболочку, не должна оказывать вредного воздействия на изделие.
6	Защита от волн воды	Вода при волнении не должна попадать внутрь оболочки в количестве, достаточном для повреждения изделия.
7	Защита при погружении в воду	Вода не должна проникать в оболочку, погруженную в воду, при определенных условиях давления и времени в количестве, достаточном для повреждения изделия.
8	Защита при длительном погружении в воду	Изделия пригодны для длительного погружения в воду при условиях, установленных изготовителем.

Вторая цифра

Для монтажа и использования электрооборудования на улице строго рекомендуется степень защиты IP65 или выше

Вторая характеристическая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая характеристическая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды; 2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º; 3 — от воды, падающей в виде дождя; 4 — от сплошного обрызгивания; 5 — от водяных струй; 6 — от сильных водяных струй; 7 — от воздействия при временном (непродолжительном) погружении в воду; 8 — от воздействия при длительном погружении в воду.

Вторая позиция — защита от проникновения жидкости

Уровень	Защита от	Описание
—	нет защиты
1	Вертикальные капли	Вертикально капающая вода не должна нарушать работу устройства
2	Вертикальные капли под углом до 15°	Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°
3	Падающие брызги	Защита от дождя. Вода льётся вертикально или под углом до 60° к вертикали.
4	Брызги	Защита от брызг, падающих в любом направлении.
5	Струи	Защита от водяных струй с любого направления
6	Морские волны	Защита от морских волн или сильных водяных струй. Попавшая внутрь корпуса вода не должна нарушать работу устройства.
7	Кратковременное погружение на глубину до 1м	При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.
8	Длительное погружение на глубину более 1м	Полная водонепроницаемость. Устройство может работать в погружённом режиме

Часто защита от попадания жидкостей автоматически обеспечивает защиту от проникновения. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.

Какой класс защиты электрооборудования выбрать для дома

Для комнат, где не используется вода(спальни, гостиные) обычно достаточно стандартных розеток, светильников и выключателей класса IP22, IP23. Влаги там не будет, да и прямого соприкосновения с токоведущими частями тоже. В детской комнате желательно установить розетки класса не менее IP43 со специальной крышкой или шторками.

Для кухни, ванной – помещений, где есть вода, брызги, подойдет класс IP44 как для розеток, выключателей, так и для светильников. Тоже подходит и для санитарных узлов. На балконах, лоджиях присутствует пыль и влага. Рекомендуется ставить электрооборудование класса не менее IP45 и IP55. Когда в доме есть подвал, там тоже рекомендуется устанавливать электрооборудование не ниже класса IP44.

Степень защиты согласно ПУЭ и ГОСТ

Перед монтажом электрооборудования необходимо узнать его степень защиты согласно ПУЭ, ТУ или ГОСТ. Другими словами, надо определиться, к примеру, установка каких розеток и светильников разрешена в ванной комнате.

Кстати, почитайте эту статью тоже:  Как выполнить монтаж электропроводки под гипсокартоном

ПУЭ представляет основной документ безопасного использования электрооборудования. Он отображает правила устройства электроустановок. Отсюда и сокращенное название ПУЭ. Правила гласят, что:

• используемое электрооборудование должно соответствовать ГОСТ или ТУ;
• конструкция, способ монтажа электрооборудования и характеристика изоляции проводов должны отвечать всем требованиям ПУЭ;
• электрооборудование и совмещенные с ним конструкции должны быть защищены от негативного внешнего воздействия.

Итак, с ПУЭ разобрались, а что касается других норм, то международный индекс IEC 60529 или ГОСТ 14254-96 как раз и указывают степень защиты, обозначаемый IP. Данный ГОСТ распространяется для электрооборудования с напряжением не выше 72,5 кВ. На территории РФ действует ГОСТ Р 51330.20-99.

Расшифровка степень защиты IP

Классификация IP по первой цифре

Расшифровка степени защиты IP не сложна, главное — научиться ее понимать. Начать следует с самых широко распространенных классов и их маркировок, для того, чтобы можно было понять, что означает степень защиты IP55 или IP 44. Для примера можно привести некоторые степени защиты IP расшифровка:

• Класс защиты IP20, IP21, IP22, IP23 — это самые распространенные электроприборы для квартир и жилых помещений. В серии 2х первая цифра обозначает то, что прибор защищен от части, размером более 12,5 мм. О второй цифре (х) поговорим чуть позднее;
• IP30, IP31, IP34 — защита от частиц размером более 2,5 мм. При этом IP 34 наиболее защищен от механических повреждений;
• Степень защиты IP44, IP40, IP43 означает, что прибор защищен от частиц размером более миллиметра. Подобный класс защищенности приемлем для ванных комнат, хорошо переносит повышенную влажность;
• Степень защиты IP54, IP52, IP57 — прибор частично защищен от пыли. Обычно подобные устройства устанавливаются на лестничных клетках подъездов (электрощиты, осветительные приборы и тому подобные);
• IP65, IP66, IP67 — самый высокий класс защищенности, который позволяет оборудованию работать практически в любых средах с повышенной влажностью, пылеобразованием и атмосферными осадками.

Класс защиты во многом зависит от второй цифры в маркировке. К примеру, при обозначении в классификации цифры 68, что означает, степень защиты IP68 допускает даже погружение в воду, что лучше степени защиты IP67. Как расшифровываются вторые цифры, также сейчас попробуем разобраться.

Но не все цифры могут присутствовать в маркировке. К примеру, обозначения IP с литерой 57 найти не удастся, так как подобной классификации не существует.

Так что же означает вторая цифра в подобном обозначении?

Классификация IP по второй цифре

Вторая цифра в маркировке уже конкретизирует виды агрессивности сред. Это числа от 0 до 9, где каждая обозначает определенные условия, а именно:

• 1 — защищен от вертикального попадания жидкостей;
• 2 — от жидкостей, которые могут попасть под углом в 15 градусов, то есть косой дождь и тому подобное;
• 3 —  любые осадки;
• 4 — брызги, к примеру, от проезжающих автомашин и тому подобное;
• 5 — те же брызги, но уже под повышенным давлением;

• 6 — мощная струя воды, такая как из брандспойта;
• 7 — прибор защищен от кратковременного погружения в жидкую среду на определенные глубины;
• 8 — допускается полное затопление устройства на долгое время (глубина указывается отдельной литерой);
• 9 — допустима чистка прибора при помощи пара, а также под высоким давлением;
• 0 — прибор не имеет защиты от влаги и пыли.

Дополнительные буквенные обозначения

Иногда дополнительно к подобной маркировке добавлены буквенные обозначения, которые также могут сказать о многом. Подобных букв может быть две — дополнительная и вспомогательная.

Дополнительные буквенные обозначения несут информацию о защите от прикосновений к токонесущим частям прибора:

• «А» — тыльными частями рук;
• «В» — пальцами;
• «С» — различными инструментами вроде отвертки или плоскогубцев;
• «D» — любым проводом.

Вспомогательная буква предназначена для информирования о том, является ли оборудование высоковольтным, условия его испытаний и их результат:

• «Н» — устройство является высоковольтным;
• «М» — прибор находился в движении при испытаниях на защиту от воды;
• «S» — при тех же испытаниях прибор был статичен;
• «W» — прибор защищен от атмосферных осадков, солнца, ветра и так далее.

Полная расшифровка вторых цифр в маркировке

Электробезопасность в ванной: класс IP

Высокая степень защищенности особенно важна для приборов, которым приходится функционировать в сложных условиях.

К таким помещениям в доме относится ванная комната, воздух которой содержит высокий процент водяных паров.

Повышенная влажность, свойственная ванным комнатам, требуют особо тщательного выбора электрических приборов. Уровень защиты определяется расстоянием устройства от источника влаги

Перед оборудованием этого помещения следует заранее разработать план размещения электрических приборов с учетом их удаленности от источников влаги.

Наиболее высокая, практически 100-процентная степень влажности наблюдается непосредственно у душа или ванны. В этой зоне требуется применять низковольтные светильники, имеющие высшие защитные уровни IP67 или IP68.

Участок над купелью или душевой кабиной также считается довольно опасным: сюда в большом количестве попадают брызги и пар. Для установки подойдут приборы, имеющие маркировку IP45.

Если светильник планируется смонтировать в центре комнаты на некотором расстоянии от источников влаги, достаточно подобрать вариант класса IP24 или выше.

Для наиболее сухой части ванной рекомендуется изделие с маркировкой IP22. Некоторую степень защиты нужно предусмотреть из-за фонового содержания влаги в помещении и возможности выброса пара.

Чтобы не ошибиться в выборе приспособлений для ванной, нужно обращать внимание на код IP. Как правило, он наносится на задней или боковой стенке

При подборе розетки лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6

Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4

При подборе розетки лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6. Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4.

При более близком расположении с возможным попаданием брызг уровень защищенности должен быть выше – 5 либо 6.

Для оборудования бани или сауны светильниками и/или другими электроприборами нужно выбирать электрофурнитуру класса IP54 и выше.

Разберем на примерах

Степень защиты IP55 означает, что корпус или оболочка изделия — это может быть что угодно, силовой шкаф, пускатель, автомат, УЗО, выключатель и так далее — обеспечивает полную защиту от случайного касания внутренних узлов, находящихся под током, пальцем, отверткой или тонким щупом. При этом допускается незначительное проникновение внутрь пыли (корпус не герметичен), которое не должно вызывать перебои в рабте устройства. Оно также обладает надежной защитой от дождя. Это «уличный» класс исполнения изделий, но при этом окатывание водой, например, из ведра оно уже не выдержит.

Степень защиты класса IP44 — это «безопасное» исполнение изделий, рассчитанных на работу в помещении, но в условиях повышенной влажности. Этому классу должны соответствовать розетки, выключатели и другие элементы, располагаемые, например, в ванной комнате. Фактически они могут выглядеть как розетки с закрывающимися крышками и автоматическими «шторками» на контактах. Они не должны иметь защиту от пыли, но короткое замыкание от случайного попадания внутрь влаги исключено. Прикосновение к ним влажными пальцами также безопасно.

А что может предложить низкий класс защиты? Ознакомимся со степенью защиты класса IP20. Изделие такого класса защищает свое содержимое только от проникновения внутрь достаточно крупных объектов, диаметром около пальца. С конструктивной точки зрения это может быть, например, монтажная коробка. Она может иметь небольшие технические отверстия для инструментов — контактных щупов тестеров, отверток и так далее. Располагать ее можно только в помещении либо внутри другого электротехнического шкафа с высокой степенью защиты, поскольку даже сверху такое изделие не защищено от влаги.

Расшифровка степени защиты

Если перевести с английского аббревиатуру IP – International Protection, то это означает уровень защиты от проникновения, либо другого воздействия (пыле- влагозащищенность). Маркировка помимо букв сопровождается еще и двумя цифрами. Цифровое обозначение определяет уровень защиты корпуса (оболочки) электрооборудования от проникновения в него пыли, пальцев рук, влаги, различных твердых предметов. Кроме того, они означают уровень защиты от удара человека током при прикосновении к корпусу (оболочке). Эту классификацию регламентирует ГОСТ 14254-96.

Первая цифра – Пылезащита

Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов.

Степень защиты	Диаметр твердых предметов, от которых обеспечивается защита	Защита от проникновения
IP0x	—	Без защиты, внутрь корпуса могут проникать любые твердые объекты
IP1x	≥ 50 мм	Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов.
IP2x	≥ 12,5 мм	Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов.
IP3x	≥ 2,5 мм	Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей.
IP4x	≥ 1 мм	Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов.
IP5x	Пылезащищённое	Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
IP6x	Пыленепроницаемое	Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылевлагозащитой IP65, IP66, IP67 и IP68.

Вторая цифра маркировки – Влагозащита

Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8. От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары

От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.

Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.

Расшифровка значений:

• «1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора ; не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности;
• «2» — корпус препятствует проникновению капель воды, падающих под углом в 15°;
• «3» — преграда для водяных капель, стекающих под углом 60°;
• «4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг;
• «5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь;
• «6» — защита от водных струй большой мощности;
• «7» — устройство этого класса можно погружать под воду на непродолжительное время;
• «8» — максимальный уровень защиты, для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.

Возможны, но необязательны варианты комбинирования цифр с буквами.

Дополнительные символы

Дополнительные символы в коде обозначения степени защиты электрооборудования IP используются далеко не всегда. Обычно они присутствуют в тех случаях, когда фактическая степень защиты несколько больше той, которая указана в коде. Просто кодов ограниченное количество, точнее описать от чего конкретно предохраняет этот корпус или оболочка можно только с использованием этих дополнительных символов.

Кроме обязательных символов — двух цифр, стоять могут еще и буквы

Сразу после цифр могут стоять латинские буквы A, B, C, D. Они обозначают дополнительную защиту от прикосновений к токоведущим частям оборудования:

A — тыльной стороной руки;

B — пальцем;

C — инструментом;

D — проволокой.

Значение букв в кодировке степени защиты IP

На второй позиции могут стоять буквы H, M, S, W. Ими зашифрованы разные характеристики.

H — высоковольтное оборудование (среди бытовых приборов и оборудования его не найдешь);

M — во время проведения испытаний по защите от воды устройство работало;

S — при проведении испытаний было отключено;

W — корпус или оболочка защищают от погодных влияний.

Данные буквы ставятся только в том случае, если защитная оболочка удовлетворяет всем более низким требованиям. То есть если стоит буква C, то подлезть не получится ни инструментом, ни тыльной стороной ладони, ни пальцем.

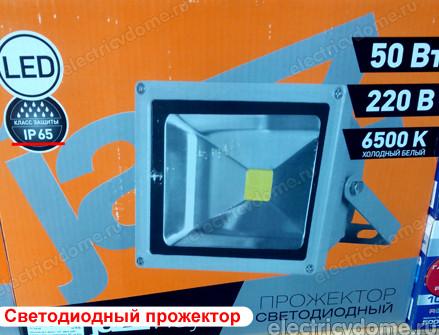

Показатели: степень защиты IP65

Фактически, самым распространённым уровнем обеспечения стойкости электротехнических и иных объектов является уровень защиты IP65. Как мы видим из характеристики, такие вещи обладают крайне высокой изолированностью от влияния пыли, а также способны выдерживать существенные окропления водой.

Описание оборудования с показателем IP65:

1. Абсолютная устойчивость ко всем проникновениям твёрдых частиц внешней среды и пыли, о чём говорит максимальный из возможных индекс 6.
2. Достаточно высокая устойчивость к проникающей влаге, вплоть до выдерживания струек и лёгких водных напоров подобного типа (индекс 5).
3. Такие средства предназначены для эксплуатирования на открытой среде, которая подвергает их всем атмосферным явлениям, в том числе дождю.

Именно эта степень IP является самой используемой, так как она принадлежит к категории самых высококачественных в плане защиты. В качестве примера можно привести большинство мобильных телефонов, защитные корпуса различного применения, светильники, кабель или канал для электропроводки и многие иные.

Чаще всего встречаются степени защиты IP20, IP44, IP54, IP65.

IP20 — Обычно в помещениях используется электротехническое оборудование со тепенью защиты IP20.

IP44 — Применяется в помещении с повышенной влажностью, например, в ванне, стоит устанавливать устройства со степенью защиты IP44.

IP54 — Распространенная степень защиты для электротехнических комплектующих.

IP55 — Чаще всего производители электротехнических шкафов и щитов указывают степень защиты IP55.

IP65, IP67, IP68 — Требования к оборудованию подверженному атмосферным воздействиям. Оборудование со степенью защиты IP68 допускается погружать в воду, глубина погружения указывается дополнительно.

Степень защиты IР		IP х0	IP х1	IP х2	IP х3	IP х4	IP х5	IP х6	IP х7	IP х8	IP х9
		Защита отсутствует	Защита от вертикально падающих капель воды	Защита от падающих под углом 15° от вертикали капель воды	Защища от дoждя	Защита от водных брызг	Защита от водяных брызг под давлением	Защища от мощных водяных струй	Защита от попадания воды при погружении на определённую глубину и время	Защита от затопления (глубина указывается дополнительно, в м.)	Вода при чистке под паром / под высоким давлением
IP 0x	Защита отсутствует	IP00
IP 1x	Защита от частиц > 50,0 мм	IP10	IP11	IP12
IP 2x	Защита от частиц > 12,5 мм	IP20	IP21	IP22	IP23
IP 3x	Защита от частиц > 2,5 мм	IP30	IP31	IP32	IP33	IP34
IP 4x	Защита от частиц > 1,0 мм	IP40	IP41	IP42	IP43	IP44
IP 5x	Защита от пыли частично	IP50				IP54	IP55
IP 6x	Защита от пыли полностью	IP60					IP65	IP66	IP67	IP68	IP69K

Увеличение одного из показателей защиты, соответственно ведет к повышению другого (например, изделие, которое может быть временно погружено в воду, достаточно защищенно, чтобы полностью не пропускать пыль). Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Cуществование степени защиты, например, IP28 невозможно.

Буквы

Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:

действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;

обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».
Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» — пальцем, «C» — инструментом, «D» — проволокой.

Буква
А	тыльной стороной руки
В	пальцем
С	инструментом
D	проволокой

Вспомогательная буква «H» предназначается для обозначения высоковольтного электрооборудования. Дополнительные буквы «M» и «S» указывают на то, что оборудование во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, с движущимися частями находится соответственно в состоянии движения или неподвижности.

Буква	Значение
H	Высоковольтная аппаратура
М	Во время испытаний защиты от воды устройство движется
S	Во время испытаний защиты от воды устройство неподвижно
W	Защита от погодных условий

Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.

IP69K

Немецкий стандарт DIN 40050-9 расширил МЭК 60529 до степени защиты IP69K. Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением. Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.

Степень защиты IP69K первоначально была разработана для транспортных средств и дорожной техники, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность).
