13.6 Соответствие
При испытаниях по — лампы не должны вызывать
огонь или выделять воспламеняемые газы или дым, а детали, находящиеся под
напряжением, не должны становиться доступными.
Проверку выделяемых из деталей компонентов газов на
воспламеняемость проводят с помощью высокочастотного искрового генератора.
Проверку того, что доступные для прикосновения детали
могут оказаться под напряжением, проводят в соответствии с разделом .
После испытаний по — лампа должна удовлетворять
требованиям к сопротивлению изоляции по , за исключением того, что
должно быть приложено напряжение постоянного тока около 1000 В.
Приложение А
(справочное)
Приложение В
(обязательное)
Лампы с ограничением рабочего положения (см. )
Эти символы означают, что допускается работа только в
положениях от «цоколем вниз» до горизонтального из-за возможного перегрева.
Перед рисунком должен быть помещен текст, чтобы избежать
перевернутого изображения.
Символы для ламп со свечеобразными и шаровыми колбами
приведены на рисунке в качестве примеров.
На рисунке приведены рабочие и нерабочие положения ламп
.
Рисунок В.1
Приложение ДА
(справочное)
Таблица
ДА.1
|
Обозначение ссылочного |
Степень |
Обозначение и наименование соответствующего |
|
МЭК 60061-1:1969 |
NEQ |
ГОСТ |
|
МЭК 60061-3:1969 |
NEQ |
ГОСТ |
|
МЭК 60360:1987 |
MOD |
ГОСТ |
|
МЭК 60400:1996 |
IDT |
ГОСТ Р МЭК |
|
МЭК 60432-1:1999 |
MOD |
ГОСТ |
|
МЭК 60529:1989 |
MOD |
ГОСТ 14254-96 |
|
МЭК 60598-1:2008 |
IDT |
ГОСТ Р МЭК |
|
МЭК 60695-2-10:2000 |
IDT |
ГОСТ |
|
МЭК 60695-2-11:2000 |
IDT |
ГОСТ |
|
МЭК 60695-2-12:2000 |
— |
* |
|
МЭК 60695-2-13:2000 |
— |
* |
|
МЭК 60968:1988 |
MOD |
ГОСТ |
|
МЭК61199:1993 |
IDT |
ГОСТ Р |
|
МЭК 61347-1:2007 |
IDT |
ГОСТ Р МЭК 61347-1-2011 |
|
МЭК 62031:2008 |
IDT |
ГОСТ |
|
МЭК 62471:2006 |
— |
* |
|
МЭК/ТС 62504:2011 |
IDT |
ГОСТ Р 54814-2011/1EC/TS 62504:2011 |
|
ИСО 4046-4:2002 |
— |
* |
|
* Соответствующий национальный стандарт отсутствует. До Примечание — В — IDT — — MOD — — NEQ — |
Библиография
|
МЭК 60400:2011 |
Патроны для трубчатых люминесцентных |
|
(IEC 60400:2011) |
(Lampholders for |
|
МЭК 60968:1999 |
Лампы со встроенным ПРА для общего |
|
(IEC 60968:1999) |
(Self-ballasted |
Ключевые
слова: лампы светодиодные, общее освещение, требования безопасности
4.4 Осязательные сигналы
Осязательные сигналы для
передачи информации оператору через органы осязания могут использоваться в
ограниченных случаях, например для привлечения внимания к опасной ситуации во
время функционирования оборудования.
Осязательные сигналы при
использовании контрольных устройств оборудования должны легко распознаваться
оператором заданным способом.
Осязательные сигналы
предназначены для использования квалифицированным (проинструктированным)
персоналом и могут применяться только в случае, если гарантируется
непосредственный и постоянный контакт между органом управления и частью
человеческого тела.
Общие правила для
осязательных сигналов при кодировании информации приведены в таблице .
Таблица 5 — Смысловое значение осязательных сигналов
Смысловое
значение
Безопасность
людей или оборудования
Состояние
процесса
Состояние
оборудования
Сильное
Опасность
Критическое
Смысловое значение не определено
Среднее
Внимание
Переходное
Низкое
Безопасность
Ненормальное
Другое
Специальное
1) Код
до настоящего времени не определен.
Примечания
1
Непрерывная вибрация может использоваться для обозначения соответствующего
уровня безопасности, или вибрация может быть закодирована в соответствии со
звуковыми кодами (см. таблицу ) для обеспечения определенного смыслового
значения, например опасности, внимания или безопасности.
2
Вместо вибрации или силового воздействия могут использоваться другие
осязательные коды.

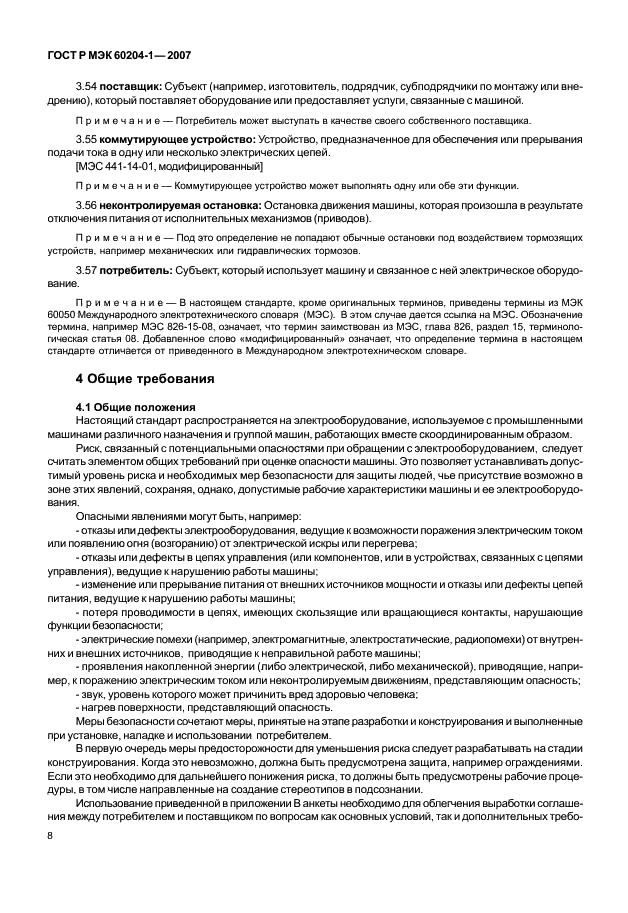

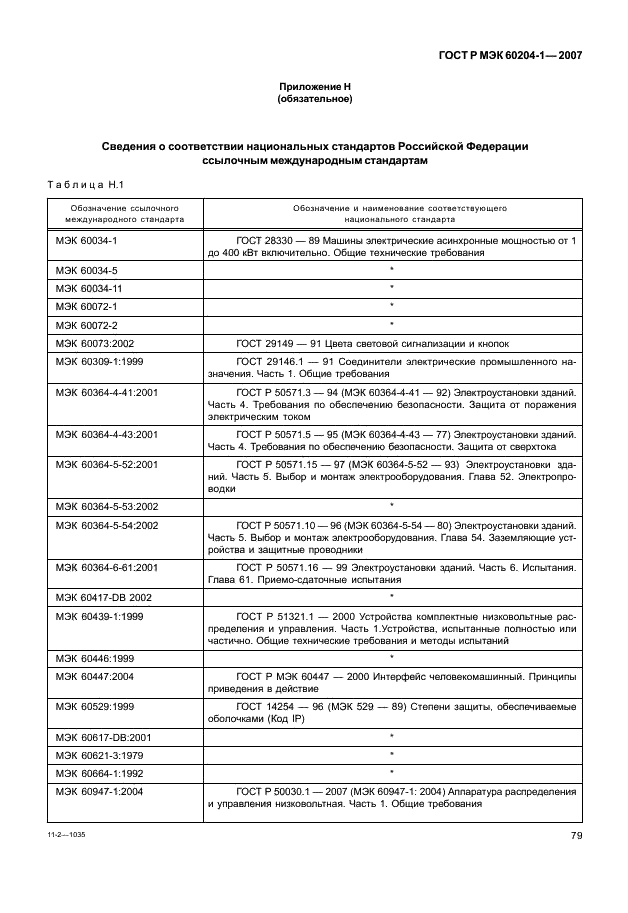

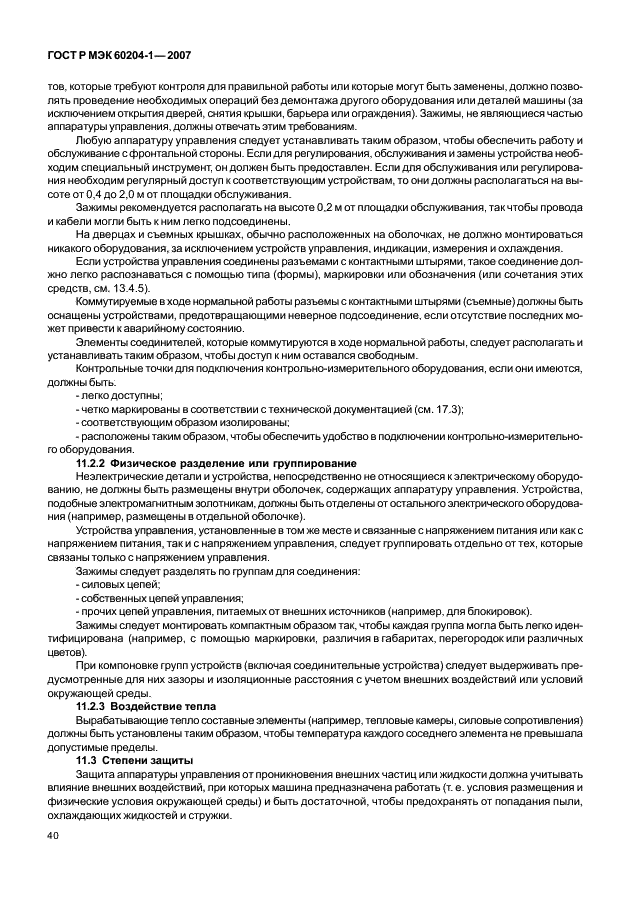

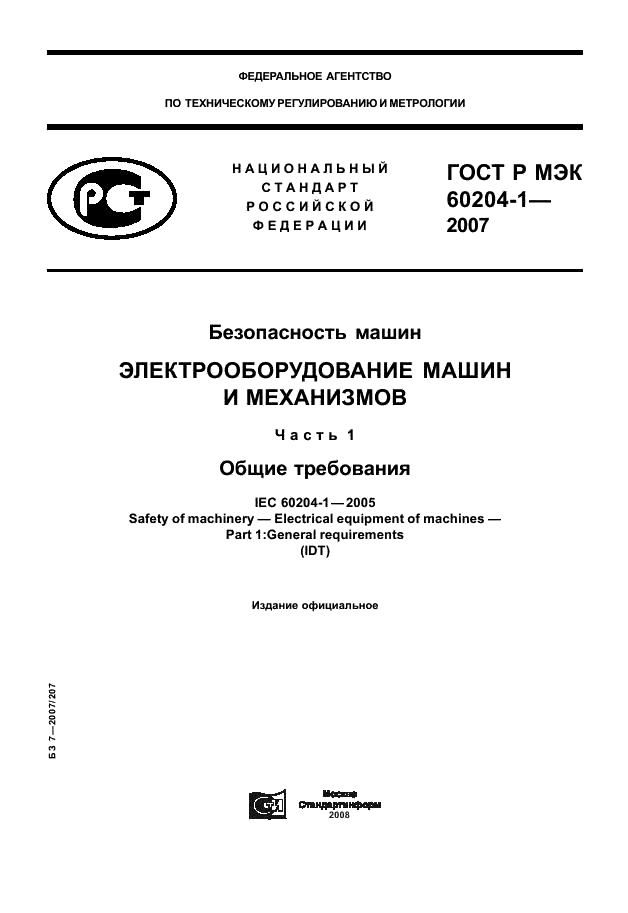

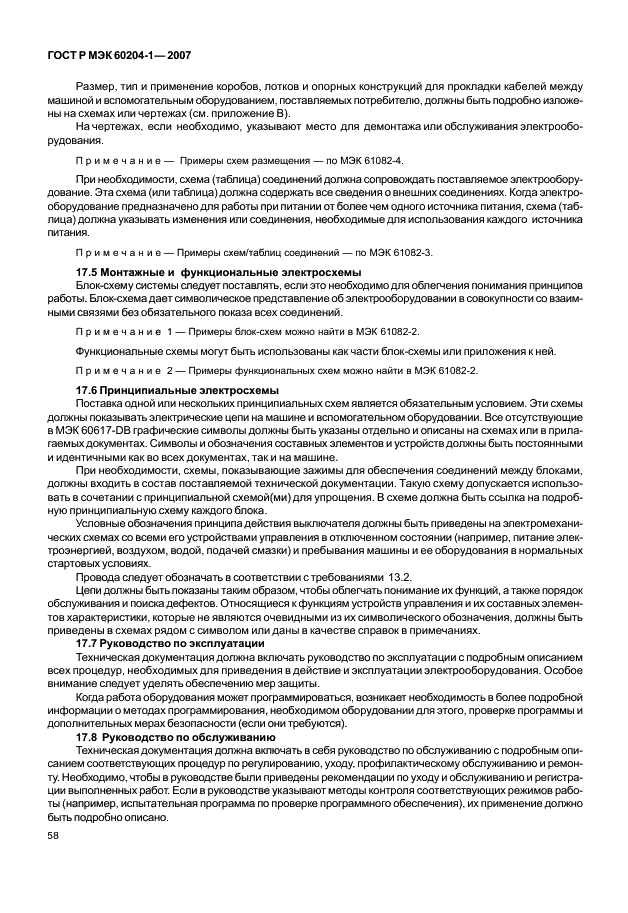

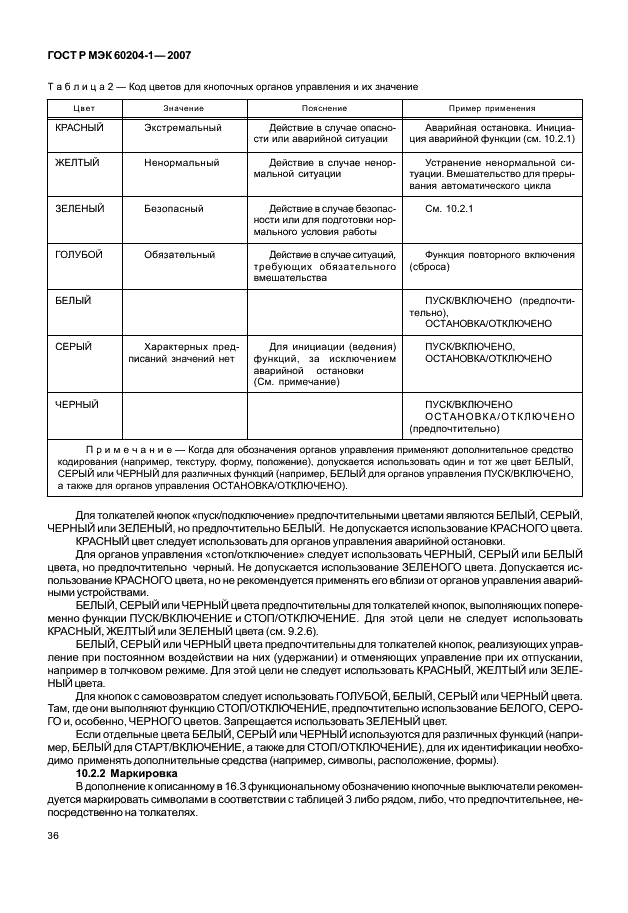

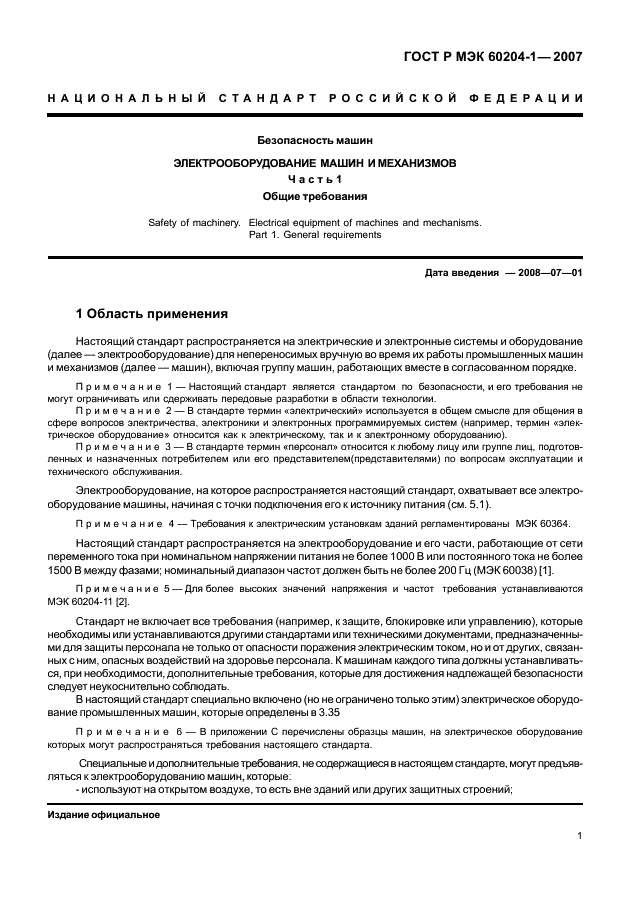

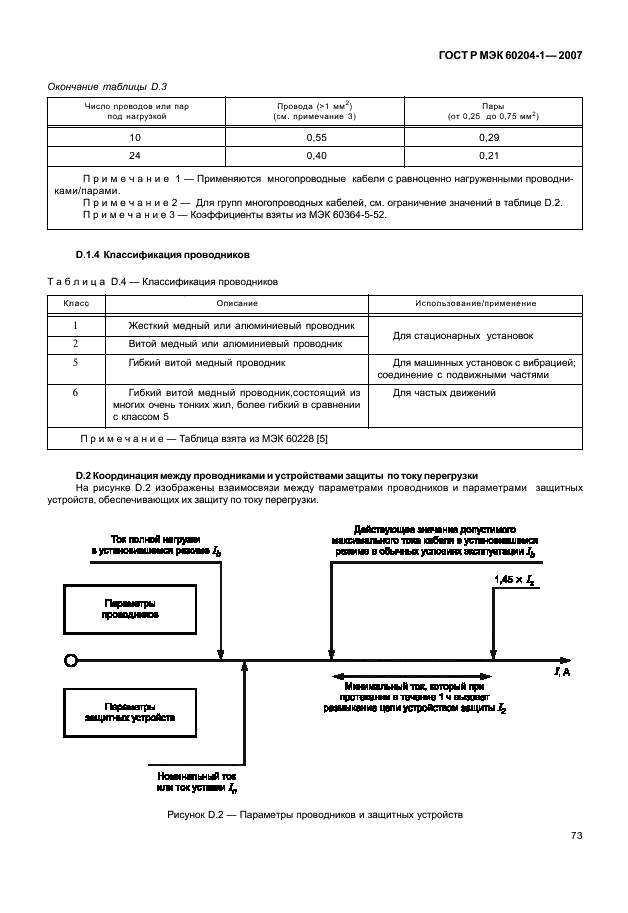

ГОСТ Р МЭК 60204-1-2007
Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования
| Обозначение: | ГОСТ Р МЭК 60204-1-2007 |
| Статус: | действует |
| Название рус.: | Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования |
| Название англ.: | Safety of machinery. Electrical equipment of machines and mechanisms. Part 1. General requirements |
| Дата актуализации текста: | 06.04.2015 |
| Дата актуализации описания: | 01.06.2019 |
| Дата издания: | 01.07.2008 |
| Дата введения: | 01.07.2008 |
| Дата последнего изменения: | 29.12.2018 |
| Взамен: | ГОСТ Р МЭК 60204-1-99 |
| Область применения: | Настоящий стандарт распространяется на электрические и электронные системы и оборудование для непереносимых вручную во время их работы промышленных машин и механизмов, включая группу машин, работающих вместе в согласованном порядке. Настоящий стандарт распространяется на электрооборудование и его части, работающие от сети переменного тока при номинальном напряжении питания не более 1000 В или постоянного тока не более 1500 В между фазами; номинальный диапазон частот должен быть не более 200 Гц |
| Список изменений: | №0 от 14.12.2018 (рег. 14.12.2018) «Дата введения перенесена» |
| Приложение №1: | |
| Расположен в: |
Государственные стандарты Общероссийский классификатор стандартов Охрана окружающей среды, защита человека от воздействия окружающей среды. Безопасность Безопасность механизмов Классификатор государственных стандартов Машины, оборудование и инструмент Общие правила и нормы по машиностроению Техника безопасности Окп Оборудование и материалы электротехнические Комплектные устройства и электроустановки на напряжение до 1000 В Технические регламенты РФ Технический регламент ‘О безопасности машин и оборудования’ Стандарты по видам опасности Вентиляторы промышленные Оборудование кондиционеров, 48 6320 Фильтры, 48 6340 Оборудование воздухообрабатывающее Оборудование кондиционеров, 48 6340 Оборудование воздухообрабатывающее Воздухонагреватели и воздухоохладители Оборудование, инвентарь и принадлежности театрально-зрелищных предприятий и учреждений культуры Технический регламент о безопасности низковольтного оборудования Прочее НВО: трансформаторы малой мощности; преобразователи силовые полупроводниковые мощностью до 5 кВт; преобразователи силовые мощностью 5 кВт и свыше; конденсаторы силовые, установки конденсаторные; электрооборудование машин и механизмов; НВО… Технические регламенты Таможенного союза О безопасности низковольтного оборудования Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» Перечень стандартов, содержащих правила и методы исследований и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» и… О безопасности машин и оборудования Перечень стандартов к техническому регламенту Таможенного союза Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования» Стандарты группы В Перечень стандартов, содержащих правила и методы исследований и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности машин и оборудования» и… Стандарты группы В |
5.1. Обозначение аккумулятора и батареи
Обозначение батарей должно иметь
следующий вид:
N1А1А2A3N2N3N4 — N5,
обозначение аккумуляторов должно иметь
следующий вид:
А1А2А3N2N3N4,
где N1 — число
последовательно соединенных аккумуляторов в батарее;
А1 — обозначение
системы отрицательного электрода, в котором:
I — литий ион,
L — металлический
литий или сплав лития;
А2 — обозначение
системы положительного электрода, в котором:
С — кобальт,
N — никель,
М — марганец,
V — ванадий,
Т — титан;
А3 — обозначение формы
аккумулятора, в котором:
R — цилиндрический,
Р — призматический;
N2 — максимальный диаметр (для R) или максимальная толщина (для Р) в миллиметрах,
округленные до следующего целого числа;
N3 — максимальная ширина (для Р) в
миллиметрах, округленная до следующего целого числа (не указывают для R);
N4 — максимальная высота в миллиметрах, округленная
до следующего целого числа.
Примечание — Если некоторые размеры менее 1 мм, то используемый модуль выражается в
десятых долях миллиметров и одиночное число обозначается tN;
N5 — число параллельно соединенных аккумуляторов,
если их два и более (не указывают, если значение равно 1);
ПРИМЕРЫ условных обозначений аккумуляторов и
батарей:
ICR19/66 —
цилиндрический литий-ионный аккумулятор с положительным электродом на основе
кобальта, диаметром от 18 до 19 мм и высотой от 65 до 66 мм;
ICP9/35/150 —
призматический литий-ионный аккумулятор с положительным электродом на основе
кобальта, толщиной от 8 до 9 мм, шириной от 34 до 35 мм и высотой от 149 до 150
мм;
ICPt9/35/48 —
призматический литий-ионный аккумулятор с положительным электродом на основе
кобальта, толщиной от 0,8 до 0,9 мм, шириной от 34 до 35 мм и высотой от 47 до
48 мм;
1ICR20/70 — цилиндрическая литий-ионная батарея, состоящая из одного
аккумулятора с положительным электродом на основе кобальта, диаметром от 19 до
20 мм и высотой от 69 до 70 мм;
2ICP20/34/70 — призматическая литий-ионная батарея, состоящая из двух
последовательно соединенных аккумуляторов с положительным электродом на основе
кобальта, толщиной от 19 до 20 мм, шириной от 33 до 34 мм и высотой от 69 до 70
мм;
1ICP20/68/70-2 — призматическая литий-ионная батарея, состоящая из двух параллельно
соединенных аккумуляторов с положительным электродом на основе кобальта,
толщиной от 19 до 20 мм, шириной от 67 до 68 мм и высотой от 69 до 70 мм
9.3 Повторение раздела 8
После испытания на механическую прочность лампа должна
удовлетворять требованиям раздела .
10 Превышение температуры
цоколя
Значение превышения температуры поверхности патрона с лампой
не должно быть более значения для той лампы, которую заменяют.
Превышение температуры цоколя Dts укомплектованной лампы не
должно превышать 120 К. Значение Dts соответствует
лампе накаливания мощностью не более 60 Вт. Рабочее положение, температура
окружающей среды по — МЭК 60360.
Измерение необходимо проводить при номинальном напряжении.
Если лампа маркирована диапазоном напряжений, то измерение проводят при
наибольшем значении диапазона напряжений.
11 Теплостойкость
Лампа должна быть достаточно теплостойкой. Внешние детали из
изоляционного материала, обеспечивающие защиту от поражения электрическим
током, и детали из изоляционного материала, удерживающие детали, находящиеся
под напряжением, должны быть достаточно теплостойкими.
Соответствие проверяют давлением на детали шариком с
помощью устройства, приведенного на рисунке .
Испытание проводят в камере тепла при температуре на (25
± 5) °С выше рабочей температуры соответствующей детали согласно разделу , но не
менее 125 °С для деталей, удерживающих детали под напряжением, и 80 °С
(значение находится в стадии рассмотрения) для других деталей. Поверхность
испытуемой детали располагают горизонтально, и в нее вдавливают стальной шарик
диаметром 5 мм с усилием 20 Н.
Испытательную нагрузку и поддерживающие детали до начала
испытаний помещают в камеру тепла на достаточное время, чтобы они достигли
стабильной испытательной температуры.
Рисунок
5 — Устройство для вдавливания шарика (по МЭК 60598-1, рисунок 10)
Испытуемую деталь помещают в камеру тепла на 10 мин до
приложения испытательной нагрузки.
Поверхность вдавливания шарика не должна прогибаться, при
необходимости ее допускается поддерживать. По этой причине при невозможности
провести испытание на полном образце, допускается отрезать от него пригодную
часть.
Образец должен быть толщиной не менее 2,5 мм, при
отсутствии такой толщины складывают два или более образца.
Через 1 ч шарик удаляют и образец погружают на 10 с в
холодную воду для охлаждения приблизительно до комнатной температуры.
Измеренный диаметр вмятины не должен превышать 2 мм.
В случае искривленных поверхностей измеряют более короткую
ось, если отпечаток эллиптический.
При сомнении измеряют глубину отпечатка и диаметр d определяют по формуле
где р —
глубина отпечатка, мм.
Испытание не проводят на деталях из керамического материала.
12 Огнестойкость и стойкость
к воспламенению
Детали из изоляционного материала, удерживающие детали,
находящиеся под напряжением, и внешние детали из изоляционного материала,
обеспечивающие защиту от поражения электрическим током, подвергают испытанию
раскаленной проволокой по МЭК 60695-2-10, МЭК 60695-2-11, МЭК 60695-2-12 и МЭК
60695-2-13.
За испытуемый образец принимают укомплектованную лампу. Для
испытания следует отделить некоторые детали лампы. При этом необходимо
обеспечить, чтобы условия испытания существенно не отличались от нормальных
условий эксплуатации.
Испытуемый образец помещают на каретку и вдавливают конец
раскаленной проволоки с усилием 1 Н, предпочтительно на расстоянии не менее 15
мм от верхнего края, в центр испытуемой поверхности. Проникание раскаленной
проволоки в образец механически ограничивают до 7 мм.
При невозможности провести такое испытание на образце
из-за его малых размеров испытание проводят на отдельном образце из того же
материала площадью 30 × 30 мм и толщиной, равной наименьшей
толщине образца.
Температура конца раскаленной проволоки 650 °С. Через 30
с конец проволоки удаляют из образца.
Перед испытанием температура раскаленной проволоки и ток,
проходящий через нее, должны быть стабильны в течение 1 мин. Необходимо
обеспечить, чтобы термоизлучение проволоки не влияло на образец в течение этого
времени. Температуру конца раскаленной проволоки измеряют термоэлектрическим
преобразователем с экранированными выводами, сконструированными и
калиброванными по МЭК 60695-2-10.
Воспламенение или тление образца должно прекратиться через
30 с после удаления раскаленной проволоки, а горящие или расплавленные капли не
должны воспламенять папиросную бумагу, расположенную горизонтально на
расстоянии (200 ± 5) мм под образцом. Папиросная бумага по — ИСО 4046-4 (пункт
4.187).
Испытание не проводят на деталях из керамического материала.
4.3 Звуковые сигналы
Звуковые сигналы могут
использоваться в случаях, когда:
— необходимо привлечь
внимание оператора;
— закодированная информация
будет короткой, простой и переходной;
— информация требует
немедленного или зависимого от времени ответа;
— применение визуальных
сигналов ограничено;
— критичность ситуации
вызывает необходимость дополнительной или избыточной информации.
Звуковой сигнал может
состоять из чистых или сложных тонов, шумового или проговариваемого сообщения.
Звуковой сигнал должен отметить начало и продолжительность опасной ситуации или
предупредить об угрожающей опасности.
Звуковые сигналы должны быть
слышимы и легко распознаваемы операторами и людьми в заданном районе приема
сигнала и при заданных условиях фонового шума. Сигналы должны четко отличаться
от сигнала аварийной эвакуации (см. ИСО 8201 []).
Звуковые сигналы различных
видов должны быть однозначно различимы друг от друга.
Должна быть принята во
внимание ограниченная слышимость сигналов в случаях использования персоналом
защитных устройств или наушников, а также у людей с нарушением слуха. Общие правила для обозначения
звуковых сигналов при кодировании информации представлены в таблице
Общие правила для обозначения
звуковых сигналов при кодировании информации представлены в таблице .
Для предотвращения звуковой
перегрузки операторов необходимо ограничиться минимумом звуков различных видов
в данном применении.
Таблица 4 — Смысловое значение звуковых сигналов
Смысловое
значение
Безопасность
людей или оборудования
Состояние
процесса
Состояние
оборудования
Протяжный, резкий усиливающийся
Опасность
Критическое
Неисправное
Прерывистый с постоянным интервалом
Внимание
Переходное
Переходное
Непрерывный с постоянным уровнем
Безопасность
Нормальное
Нормальное
Чередующиеся звуки
Специальное
Другие звуки
Не
имеют специального значения
Непрерывный звуковой сигнал
должен применяться только в некоторых, строго ограниченных случаях (например
при смене опасного или переходного состояния на безопасное состояние).
Звуковые сигналы не должны
применяться при безопасном состоянии (тишина).
Требования для определения
звуковых сигналов опасности и безопасности приведены в ИСО 11429 [].
5.2 Режимы приведения в действие
Датчики могут использоваться
в следующих режимах для выдачи команд вручную:
a) приведение в состояние
готовности — для приведения в готовность персонала в определенных условиях,
например при опасности;
b) влияние — для управления
оборудованием или влиянием на процессы;
c) подтверждение — для
подтверждения тревоги или некоторой выданной информации.
Примечание — При подтверждении мигающий сигнал становится непрерывным.
Смысловые значения кодов
приведения в действие должны соответствовать указанным в таблице .
5.2.1 Неосвещенные органы управления (выключатели).
5.2.1.1 Аварийные
выключатели
Аварийные выключатели
«СТОП»/«ВЫКЛЮЧЕНО» должны быть КРАСНОГО цвета (см. таблицу ).
Исключения допускаются, если цвет нельзя обеспечить (например в случае
монохроматических экранов); в таком случае должны использоваться другие
средства, чтобы надежно идентифицировать функцию выключателя.
Если один выключатель
используется для выполнения как аварийной «СТОП»/«ВЫКЛЮЧЕНО» операции, так и
для обычной операции, должен применяться КРАСНЫЙ цвет. Исключения допускаются,
если цвет нельзя обеспечить.
Для выключателей
«СТОП»/«ВЫКЛЮЧЕНО» цвета БЕЛЫЙ, СЕРЫЙ и ЧЕРНЫЙ являются предпочтительными. При
этом предпочтение отдается ЧЕРНОМУ цвету. Также допускается КРАСНЫЙ цвет.
ЗЕЛЕНЫЙ цвет не используется.
Для выключателей
«ПУСК»/«ВКЛЮЧЕНО», которые вызывают срабатывание выключенных коммутационных
устройств и оборудования, цвета БЕЛЫЙ, СЕРЫЙ и ЧЕРНЫЙ являются
предпочтительными. БЕЛЫЙ цвет является более предпочтительным.
Допускается использование
ЗЕЛЕНОГО цвета. КРАСНЫЙ цвет не используется.
5.2.1.4 Использование
БЕЛОГО и ЧЕРНОГО цветов для определенных значений
В случае использования
БЕЛОГО и ЧЕРНОГО цветов БЕЛЫЙ цвет должен использоваться для выключателей
«ПУСК»/«ВКЛЮЧЕНО», а ЧЕРНЫЙ — для выключателей «СТОП»/«ВЫКЛЮЧЕНО».
5.2.1.5 Выключатели,
предназначенные одновременно для «ПУСКА» и «ОСТАНОВА» или «ВКЛЮЧЕНИЯ» и
«ВЫКЛЮЧЕНИЯ».
6.1 Взаимозаменяемость цоколей
Взаимозаменяемость обеспечивается применением цоколей по МЭК
60061-1 и калибров по МЭК 60061-3, см. таблицу .
Соответствие проверяют с применением соответствующих
калибров. Калибры взаимозаменяемости и размеры цоколей приведены в таблице .
Таблица
1
|
Номер листа на цоколе по МЭК 60061-1 |
Размеры цоколей, проверяемые калибрами |
Номер листа на калибры по МЭК 60061-3 |
|
|
B15d |
7004-11 |
Амакс и Амин |
7006-10 и 7006-11 |
|
B22d |
7004-10 |
Диаметральное положение штифтов Вставление в патрон Удерживание в патроне |
7006-4 7006-4В |
|
Е11 |
7004-6 |
Проходной |
7006-6 |
|
Е12 |
7004-28 |
Проходной Дополнительный проходной Непроходной Контактирование |
7006-27Н 7006-27J 7006-28С 7006-32 |
|
Е14 |
7004-23 |
Наибольшие размеры резьбы Наименьший диаметр резьбы Размер Si Контактирование |
7006-27F 7006-28В 7006-27G 7006-54 |
|
Е17 |
7004-26 |
Наибольшие размеры резьбы Наименьший диаметр резьбы Контактирование |
7006-27К 7006-28F 7006-26D |
|
Е26 |
7004-21А |
Наибольшие размеры резьбы Наименьший диаметр резьбы |
7006-27D 7006-27Е |
|
Е27 |
7004-21 |
Наибольшие размеры резьбы Наименьший диаметр резьбы Размер S1 Контактирование |
7006-27В 7006-28А 7006-27С 7006-50 |
|
GU10 |
7004-121 |
Проходной и непроходной |
7006-121 |
|
GZ10 |
7004-120 |
Проходной и непроходной |
7006-120 |
|
GX53 |
7004-142 |
Проходной и непроходной |
7006-142 |
|
Непроходной |
7006-142D |
||
|
Проходной и непроходной для проверки фиксаторов |
7006-142Е |
||
|
Непроходной для проверки фиксаторов |
7006-142F |
Системы кабельных и специальных кабельных коробов для электрических установок. Ч.1. Общие требования
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
- ПОДГОТОВЛЕН Открытым акционерным обществом «Компания «Электромонтаж» (ОАО «Компания «Электромонтаж») на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
- ВНЕСЕН Техническим комитетом по стандартизации ТК 337 «Электроустановки жилых и общественных зданий».
- УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 декабря 2007 г. N 376-ст.
- Настоящий стандарт идентичен международному стандарту МЭК 61084-1-1991 «Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования» (IEC 61084-1:1991 «Cable trunking and ducting systems for electrical installations — Part 1: General requirements») и Поправке 1 к нему (IEC 61084-1:1993 «Cable trunking and ducting systems for electrical installations — Part 1: General requirements — Amendment 1».
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении Б.
ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к системам кабельных и специальных кабельных коробов для электроустановок, предназначенным для прокладки и, при необходимости, разделения проводов, кабелей, шнуров, а также для размещения другого электрооборудования.
Требования стандарта не распространяются на трубы, кабельные лотки или кабельные лестницы и на токоведущие части, прокладываемые внутри систем кабельных и специальных кабельных коробов.
Примечание — дополнительные требования к различным конструкциям систем (см. приложение А) приведены в соответствующих разделах МЭК 61084-2.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
МЭК 60228:1978 Проводники изолированных кабелей.
МЭК 60364-5-51:1979 Электроустановки зданий. Часть 5. Выбор и монтаж электрического оборудования. Глава 51. Общие правила.
МЭК 60364-5-54:1980 Электроустановки зданий. Часть 5. Выбор и установка электрического оборудования. Глава 54. Заземляющие устройства и защитные проводники.
МЭК 60423:1973 Электротехнические трубы. Наружные диаметры труб для электрических установок и резьбы для труб и арматуры.
МЭК 60529:1989 Степени защиты, обеспечиваемые оболочками (Код IP).
МЭК IEC 60695-2-1-1991 Испытания на пожароопасность. Часть 2. Методы испытаний. Раздел 1. Испытания нагретой проволокой и руководство.
МЭК IEC 60695-2-4/1-1991 Испытания на пожароопасность. Часть 2. Методы испытаний. Раздел 4. Лист 1. Испытание при напряжении 1 кВт заранее подготовленным испытательным пламенем и руководство.
7.7. Электростатический разряд (ESD)
Для проверки устойчивости батареи
к электростатическому разряду проводят следующие испытания.
Данные испытания проводят на
батареях, оснащенных предохранительными устройствами, такими как диоды,
транзисторы или микропроцессоры.
7.7.1. Процедура испытаний
Испытания проводят по МЭК
61000-4-2 (разделы 1 — 8), который устанавливает требования к
электростатическому разряду электроники.
Испытания батарей проводят при
испытательном напряжении 4 кВ при контактном разряде и испытательном напряжении
8 кВ при воздушном разряде.
7.7.2. Критерии приемки
После испытаний батареи и все предохранительные
устройства должны быть работоспособными.
9.1 Стойкость к крутящему моменту неиспользованных ламп
Испытания неиспользованных ламп на стойкость к крутящему
моменту проводят следующим образом.
Цоколь должен оставаться прочно прикрепленным к колбе или
той части лампы, которую используют для ввинчивания или вывинчивания лампы, при
приложении крутящего момента в соответствии с таблицей .
Испытания проводят с соответствующей стандартной лампой по
МЭК 60432-1 с испытательными патронами, показанными на рисунках и .
Шероховатость поверхности резьбы не менее Ra = 0,4 мкм (см. примечание).
Примечание — Более
гладкая поверхность может механически перегрузить цоколь, см. МЭК 60432-1 (С.1.2,
приложение С).
Размеры в
миллиметрах
|
Размер |
Цоколь |
Предельные отклонения |
||||
|
Е12 |
Е14 |
Е17 |
Е26 и E26d |
Е27 |
||
|
С |
15,27 |
20,0 |
20,0 |
32,0 |
32,0 |
Минимальные |
|
К |
9,0 |
11,5 |
10,0 |
11,0 |
13,5 |
0,0 |
|
О |
9,5 |
12,0 |
14,0 |
23,0 |
23,0 |
+ 0,1 |
|
S |
4,0 |
7,0 |
8,0 |
12,0 |
12,0 |
Минимальные |
|
d |
11,89 |
13,89 |
16,64 |
26,492 |
26,45 |
+ 0,1 |
|
D1 |
10,62 |
12,29 |
15,27 |
24,816 |
24,26 |
+ 0,1 |
|
Р |
2,540 |
2,822 |
2,822 |
3,629 |
3,629 |
— |
|
r |
0,792 |
0,822 |
0,897 |
1,191 |
1,025 |
— |
|
Примечание — Рисунок |
Рисунок 3
— Патрон для испытания на стойкость к крутящему моменту ламп
с резьбовыми цоколями (из МЭК 60432-1, рисунок С.2)
Размеры в
миллиметрах
|
Размер |
Цоколь |
Предельные отклонения |
|
|
В15 |
В22 |
||
|
А |
15,27 |
22,27 |
+ 0,03 |
|
В |
19,0 |
19,0 |
Минимальные |
|
С |
21,0 |
28,0 |
Минимальные |
|
D |
9,5 |
9,5 |
Минимальные |
|
Е |
3,0 |
3,0 |
+ 0,17 |
|
G |
18,3 |
24,6 |
± 0,3 |
|
Н |
9,0 |
12,15 |
Минимальные |
|
К |
12,7 |
12,7 |
± 0,3 |
|
R |
1,5 |
1,5 |
Около |
|
Примечание — Рисунок |
Рисунок
4 — Патрон для испытания на стойкость к крутящему моменту ламп
со штифтовыми цоколями (из МЭК 60432-1, рисунок С.1)
Значения крутящих моментов для неиспользованных ламп
приведены в таблице .
Таблица
3
|
Крутящий момент, Н · м |
|
|
B15d |
1,15 |
|
B22d |
3 |
|
Е11 |
0,8 |
|
Е12 |
0,8 |
|
Е14 |
1,15 |
|
Е17 |
1,5 |
|
Е26, Е27 |
3 |
|
GX53 |
3* |
|
* В стадии рассмотрения. |
Крутящий момент должен быть
приложен путем постоянного увеличения его значения от нуля до заданного
значения.
В случае применения цоколей без мастики допускается смещение
цоколя относительно колбы не более чем на 10°.
