Вибрация.неблагоприятные воздействия вибрации на организм человека

Как следует оценивать вибрацию по ускорению и скорости?

При всяком колебательном движении скорость и ускорение непрерывно изменяются. Ускорение наибольшим является на осевой линии колебания, а в крайних позициях оно наименьшее. Учитывая это, измерение вибрации осуществляется по ускорению и скорости. Отчет децибел при этом ведется от опорной виброскорости (условной), которая равна 5∙108 м/с, а также виброускорения — 3∙104 м/с2. Виброускорение и виброскорость выражаются относительно нулевых порогов в децибелах. Порог восприятия при этом составляет примерно 70 дБ. Частота вибрации низкочастотной не превышает 32 Гц, а высокочастотной составляет более 32 Гц.

Анализатор вибрации

Наиболее часто используются средства измерения, реализуемые на базе вычислительной техники: анализаторы формы, спектральные анализаторы и анализаторы спектра огибающей, структура которых приведена на рисунках , , . Функции анализатора формы () заключаются в измерении амплитуд и фаз отдельных составляющих сигнала и в сравнительном анализе формы отдельных участков сигнала, начало и конец которых определяется углом поворота вала. Подобные анализаторы широко используются для диагностики машин возвратно-поступательного типа и роторов в процессе балансировки. Анализатор спектра () благодаря использованию однотипных элементов позволяет уменьшить время обработки вибрационного сигнала. Введение в схему детектора огибающей дает возможность обнаруживать повреждения подшипников качения и элементов механической системы на ранних стадиях зарождения ().

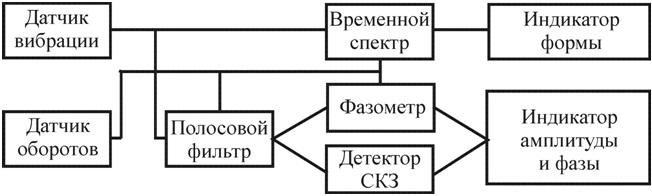

Рисунок 89 – Структура анализатора формы сигналов вибрации и шума

Рисунок 90 – Структура анализатор спектра сигналов вибрации и шума

Рисунок 91 – Структура анализатора спектра с детектором огибающей

Выпускаются анализаторы, реализующие возможности персональных компьютеров, структура которых приведена на . Подобные средства измерения и анализа сигналов отличаются большими габаритами и используются в лабораторных или стендовых условиях.

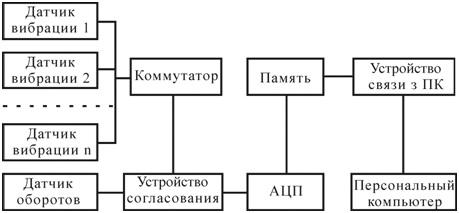

Рисунок 92 – Структура входного устройства (AЦП – аналого-цифровой преобразователь)

Развитие конструкции анализаторов вибрации неразрывно связано с развитием компьютерных технологий. Уменьшение габаритов, увеличение объёмов памяти и выполняемых функций – основные направления развития спектроанализаторов.
