Прокат для строительных стальных конструкций общие технические условия гост 27772-88

химический состав, применение. Плотность стали с245

Под маркой с245 скрывается низкоуглеродистая сталь, используемая для строительных конструкций и применяемая в сварочных работах без каких-либо ограничений. Маркировка сплава может быть представлена в следующем виде – Ст3пс5 или Ст3сп5. Фактически мы имеем дело с полуспокойной или спокойной по степени окисления сталью, доля углерода в которой не превышает 0,3%.

Сталь с245: химический состав и ГОСТы на продукцию

Согласно ГОСТ 27772-88 химсостав сплава марки с245 представляет собой набор следующих элементов:

• Fe – около 98%
• С – не больше 0,22%
• Mn – не больше 0,65%
• Ni – не больше 0,3%
• Cr – не больше 0,3%
• Cu – не больше 0,3%
• Si – 0,05-0,15%
• S – не больше 0,05%
• P – не больше 0,04%
• N – не больше 0,012%

Из стали с245 производят фасонный прокат (в т.ч. горячекатаный):

• ГОСТ 19903 – листы
• ГОСТ 82 – широкие полосы
• ГОСТ 8509 – уголки равнополочные
• ГОСТ 8510 – уголки неравнополочные
• ГОСТ 8240 – швеллера
• ГОСТ 8239 и 26020 – двутавры
• ГОСТ 19425 – двутавровые балки и швеллера
• ГОСТ 8568 – листы с чечевичным и ромбическим рифлением
• ГОСТ 7511, 8278, 8281, 8282 и т.д. – гнутые профили

Маркировка аналогичных стали марки С245 сплавов

Низкоуглеродистая сталь С245, выплавленная по ГОСТ 27772-88, может иметь различную маркировку (согласно стандартам, техническим условиям и нормативам):

• Ст3пс5 или Ст3сп5 (ГОСТ 380 и 535)
• E235-B, E235-C, Fe 360-B или Fe 360-C (ISO 630:1995 или прил. А ГОСТ 380-2005)
• 18пс (ГОСТ 23570–79)
• ВСт3пс6 (ГОСТ 380-71)
• ВСт3пс6-1 (ТУ 14-1-3023–80)

Механические свойства сплава с245

На сплав марки с245 плотность производителями не нормируется, однако в качестве справочной информации чаще всего указывается, что номинальная плотность стали с245 – 7,85 г/см3.

С245: применение

Сталь С245 широко применяется в производстве металлопроката, впоследствии идущего на возведение всевозможных сварных и не сварных конструкций. Её прочности оказывается достаточно для создания тяжело нагруженных элементов, к тому же отсутствие ограничений в свариваемости позволяет создавать конструкции сложной формы. Отметим, что в составе этого углеродного сплава присутствуют кремний, магний и марганец. Первые два элемента предотвращают образование закиси железа. Марганец же нивелирует разрушительное влияние серы, делающей металл хрупким.

Это интересно: Сталь 20х13 — характеристики, применение, аналоги, состав

Технические характеристики: тонкости использования справочных пособий

Свойства стали 09г2с во многом определяются химическим составом сплава, его специфическими параметрами, которые сегодня довольно точно просчитываются металлургами.

Марка стали 09г2с имеет следующие критические точки:

• Ac1 =»» 732, когда аустенит превращается в перлит процессах охлаждения;
• Ac3(Acm) =»» 870 (с – от французского chauffage/нагрев) точка конца растворения цементита;
• Ar3(Arcm) =»» 854 (refro >Условные обозначения классические, цифры 1 и 3 обозначают номера точек на графике. Символами cm обычно отмечают заэвтектоидные стали.

Если говорить о других особенностях ст 09г2с, характеристики отмечаются такие: легкая свариваемость материала. Для этого используют РДС, АДС под флюсом и газовой защитой. Не поддаются свариванию только изделия, прошедшие химико-термическую обработку.

Механические свойства стали 09г2с – это табличные величины, которые разработаны рядом ГОСТов и описывают материал при комнатной температуре, а также для других его состояний.

Среди важных механических свойств стали 09г2с выделяют такие:

• Предел текучести для остаточной деформации, измеряется в Мпа;
• Относительные величины удлинения при разрыве и сужении;
• Ударная вязкость (использование под нагрузкой – одно из основных применений);
• Твердость по Бринеллю (HB).

Класс прочности стали 09г2с: таблица для перечня марок включает и указанную, как уже отмечалось соответствует С345. Сюда же относится ряд других марок. Таким образом, отличные по химическому составу и даже способу получения стали, могут иметь одинаковый класс прочности. Эти данные можно найти для 09г2с по ГОСТ 19281-2014, характеристики сплавов представлены в удобных таблицах, по которым легко ориентироваться. ГОСТ 19281-2014 вы можете посмотреть (скачать) — здесь.

Но возможна и ситуация наоборот. Например, для 09г2с ГОСТ 19281-89 и марки 16ГС есть данные о классах прочности 265 и 296.

В этом же ГОСТе описывают типы металлопроката:

• Сортовой, круглый, фасонный при различных сечениях (в том числе круг 09г2с).
• Широкополосные профиля с определенной толщиной изделий.

Читать также: Как сплести сеть для рыбалки своими руками

Круги большого диаметра стали 09г2с

Подобная информация представлена и для других марок.

Плотность стали 09г2с колеблется, где-то возле отметки 7800кг/м 3 . Но легирующие элементы могут, как увеличивать удельный вес, так и уменьшать его. К первому склонен вольфрам. Второго достигают добавлением: кобальта, никеля, меди.

Твердость стали 09г2с может определяться по Бринеллю, Роквеллу, Виккерсу и т.д. выбор системы определяется типом изделий, для которых требуется определение параметра. Также он важен при выборе способа сварки, твердость стали на шве должна сохранять достаточно высокие показатели.

Большую часть перечисленных параметров можно найти в ТУ 14 3 1128 2000 для стали 09г2с, как и для остальных марок. Технические условия описывают требования к материалам, из которых изготавливаются трубы для обслуживания газовых месторождений, других направлениях отрасли.

Допускаемое напряжение для стали 09г2с рассчитывается в зависимости от таких значений:

• класса прочности и марки;
• температуры, при которых она будет эксплуатироваться;
• толщин, изредка конфигураций (круг, лист, прочее).

Существующие 09г2с аналоги зарубежные (европейские, азиатские, другие), наиболее совпадают по механическим, техническим свойствам с указанной маркой. Однако химический состав может сильно отличаться. Наиболее близкую конфигурацию имеет болгарская версия этой марки.

Химический состав

Химический состав стали С255 по плавочному анализу ковшовой пробы должен соответствовать нормам, приведенным в табл. 1 (табл. 1-2 ГОСТ 27772-88).

углерода	марганца	кремния	серы	фосфора	хрома	никеля	меди	мышьяка
Массовая доля элемента, %, не более
0,22	0,65	0,15-0,30	0,050	0,040	0,30	0,08
Предельные отклонения по массовой доле элементов, %
–	+0,050−0,030	+0,030−0,020	+0,005	–

1. Примечания:
2. Допускается увеличение массовой доли марганца до 0,85 %.
3. При выплавке стали из керченских руд массовая доля мышьяка – не более 0,15 %.

Прокат с массовой долей марганца 0,8-1,1 % и кремния 0,15-0,30 % изготовляют толщиной более 30 мм (п. 2.4 ГОСТ 27772-88).

Массовая доля остаточного (кислоторастворимого) алюминия в стали с массовой долей марганца до 0,85 % и кремния 0,15-0,30 %, предназначенной для листового и широкополосного универсального проката должна быть не менее 0,20 % (п. 2.8 ГОСТ 27772-88).

Допускается обработка стали синтетическими шлаками, вакуумирование, продувка аргоном, модифицирование стали кальцием и редкоземельными элементами из расчета введения в металл не более 0,02 % кальция и 0,05 % редкоземельных элементов (п. 2.10 ГОСТ 27772-88).

Допускается химический анализ стали на содержание хрома, никеля, меди и мышьяка изготовителю не проводить. Требуемый химический состав гарантируются изготовителем. В стали, выплавляемой из керченских руд, определение мышьяка обязательно (п. 2.13.1 ГОСТ 27772-88).

Свариваемость стали гарантируется изготовителем (п. 2.18 ГОСТ 27772-88).

Состав сплава

В соответствии с ГОСТом 27772-88, расшифровка марки стали С245 производится следующим образом:

знак «С» указывает на предназначение стали – «строительная»;
число «245» обозначает значение предела текучести – важной прочностной характеристики.

ГОСТ 27772-88 регулирует химический состав сплава и содержание каждого элемента в процентном отношении:

• углерод придает металлу твердость, одновременно повышая его хрупкость, поэтому его концентрация ограничена – 0,22%;
• марганец повышает прочностные характеристики – до 0,65%;
• кремний улучшает структуру сплава и увеличивает ее пластичность – 0,15%;
• хром, никель и медь повышают устойчивость к коррозии, концентрация каждого из них не превышает 0,3%;
• содержание мышьяка не выше допустимых значений для строительных сталей – 0,08%;
• фосфора – не более 0,04%;
• серы – до 0,05%.

Фосфор и сера относятся к неизбежным примесям, которые содержатся в железных рудах, и в процессе производства переходят в сталь. Однако их количества минимальны, и не оказывают сколь-нибудь заметного влияния на качество сплава. Путем изменения процентного соотношения компонентов стали можно добиться улучшения некоторых характеристик, например:

• увеличение концентрации никеля и хрома приводит к повышению твердости и стойкости к коррозии;
• добавление меди увеличивает показатели теплопроводности и вязкости;
• марганец позволяет уменьшить окисляемость железа и снизить хрупкость стали.

Нормативные данные для расчетов металлических конструкций:

листового, широкополосного универсального и фасонного проката по ГОСТ 27772-88 для стальных конструкций зданий и сооружений

Примечания:

1. За толщину фасонного проката следует принимать толщину полки (минимальная его толщина 4 мм).

2. За нормативное сопротивление приняты нормативные значения предела текучести и временного сопротивления по ГОСТ 27772-88.

3. Значения расчетных сопротивлений получены делением нормативных сопротивлений на коэффициенты надежности по материалу, с округлением до 5 МПа (50 кгс/см 2 ).

Таблица 9. Марки стали, заменяемые сталями по ГОСТ 27772-88 (согласно СНиП II-23-81 (1990))

Примечания: 1. Стали С345 и С375 категорий 1, 2, 3, 4 по ГОСТ 27772-88 заменяют стали категорий соответственно 6, 7 и 9, 12, 13 и 15 по ГОСТ 19281-73* и ГОСТ 19282-73*. 2. Стали С345К, С390, С390К, С440, С590, С590К по ГОСТ 27772-88 заменяют соответствующие марки стали категорий 1-15 по ГОСТ 19281-73* и ГОСТ 19282-73*, указанные в настоящей таблице. 3. Замена сталей по ГОСТ 27772-88 сталями, поставляемыми по другим государственным общесоюзным стандартам и техническим условиям, не предусмотрена.

Расчетные сопротивления для стали, используемой для производства профилированных листов, приводятся отдельно.

1. СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»

3. СНиП II-23-81 (1990) «Стальные конструкции»

4. Александров А.В. Сопротивление материалов. Москва: Высшая школа. — 2003.

5. Фесик С.П. Справочник по сопротивлению материалов. Киев: Будiвельник. — 1982.

Для терминалов номер Яндекс Кошелька 410012390761783

Для Украины — номер гривневой карты (Приватбанк) 5168 7422 0121 5641

Кошелек webmoney: R158114101090

спасибо вам всеесть то что надо

Почему значения начального модуля упругости бетона при сжатии и растяжении умножаются на 10^-3? Должна ведь быть положительная степень. Выходит, что модуль упругости для бетона В25 составляет 30 кПа, но он равен 30 ГПа!

Потому, что при составлении разного рода таблиц нет необходимости писать в каждой ячейке по 3 дополнительных нуля, достаточно просто указать, что табличные значения занижены в 1000 раз. Соответственно, чтобы определить расчетное значение, нужно табличное значение не разделить, а умножить на 1000. Такая практика используется при составлении многих нормативных документов (именно в таком виде там даются таблицы) и я не вижу смысла от нее отказываться.

Тогда получается, что модуль упругости арматуры необходимо разделить на 10 в пятой степени. Или я что-то не понимаю? В рекомендациях по расчету и конструированию сплошных плит перекрытий крупнопанельных зданий 1989г. и модуль бетона и модуль арматуры умножают на 10 в третьей и на 10 в пятой степени соответственно

Попробую объяснить еще раз. Посмотрите внимательно на таблицу 1. Если бы в заглавной строке вместо «Модуль упругости Е, МПа» я бы прописал «Модуль упругости Е, МПа•10^-5», то это избавило бы меня от необходимости в каждой строке к значению модуля упругости добавлять «•10^5». Вот только значения модулей упругости для различных материалов различаются в сотни и даже тысячи раз, потому такая форма записи для таблицы 1 не совсем удобна. В таблицах 2 и 2.1 значения начальных модулей упругости различаются незначительно и потому использовалась такая форма записи. Более того, если вы откроете указанные нормативные документы, то лично в этом убедитесь. Традиция эта сформировалась в ту далекую пору, когда ПК и в помине не было и наборщик вручную набирал литеры в пресс для книгопечатания, так что в данном случае все вопросы не ко мне, а к Гутенбергу и его последователям.

Возможно, модуль упругости легче бы запоминался и воспринимался в ГПа, ведь тогда у стали примерно 200 единиц, а у древесины 10. 12.

Вполне возможно, вот только и ГигаПаскали — не самая наглядная и простая для восприятия размерность.

Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье «Записаться на прием к доктору» (ссылка в шапке сайта).

Другие марки из этой

Обращаем ваше внимание на то, что данная информация о марке С245, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки С245 могут отличаться от значений, приведённых на данной странице

Более подробную информацию о марке С245 можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

Виды обработки и применение

Количество углерода и легирующих добавок в химическом составе стали марки С255 позволяет применять для соединения деталей и элементов конструкций любые виды сварки. Для резки проката и раскроя листов могут использоваться технологии термической, лазерной, гидравлической и механической обработки. Отмечается достаточно простое сверление, фрезерование и возможность нарезки резьбы.

В строительстве прокат из стали С255 применяется для монтажа металлоконструкций группы 1, в которую входят сварные элементы, предназначенные для работы в особо тяжелых условиях. В том числе при вибрационных, динамических и подвижных нагрузках. В первую группу входят конструкционные элементы мостовых пролетов, опор для линий электропередач, подкрановые балки, несущие фермы, эстакады, лестницы и другие.

Допускается применение стального проката марки в других видах промышленного производства кроме строительства. Например, для изготовления корпусов и несущих элементов в машиностроении.

Защита от коррозии

Сталь С255 отличается прекрасными механическими свойствами, но подвержена воздействию коррозии. Поэтому, все изготовленные из нее металлоконструкции требуют защиты от влаги и химически активных растворов и паров. Наиболее распространенный вид поверхностной защиты это двойное окрашивание водостойкими красками с предварительным грунтованием. Кроме этого горячее оцинковывание и порошковое полимерное покрытие готовых конструкций и отдельных элементов, соединяемых без применения сварки.

Листовой и профильный металлопрокат применяется в различных отраслях промышленности, предназначен для сборки металлических конструкций с клепанными, болтовыми и сварными соединениями. Сталь С255 наиболее востребована в строительной отрасли, она не имеет ограничений по проведению сварочных работ. Описание сплава определяет его применимость при создании ответственных конструкций, которые могут подвергаться атмосферному и иному воздействию.

Расшифровка стали

Стальная марка с345 относится к группам стали повышенной прочности для сварных строительных металлоконструкций. Химический состав и прочностные характеристики регулируются государственным стандартом ГОСТ 27772 от 1988 года. Согласно ему маркировка «С345» расшифровывается следующим образом:

• Углерод до 0,15%. Для сталей углерод является неотъемлемым компонентом наравне с железом. Его основное назначение — это упрочнение структуры металла за счет образования карбидов железа. Твердость и прочность прямо пропорциональны количественному содержанию углерода в составе. Обратная сторона медали такого легирования — уменьшение технологичности: пластичности и свариваемости.
• Кремний (до 0,8%) вводят раскисления. Он увеличивает прочность стали, сохраняя при этом значение ее вязкости. Помимо всего, данный элемент способствует увеличению стойкости с345 к образованию окалин и повышает свариваемость. Легирование кремнием также благоприятно сказывается на упругости сплава.
• Марганец (1,3 -1,7%), как и предыдущий элемент, относится к группе раскислителей. Небольшое количество марганца в сплаве положительно воздействует на твердость и прочность. Стоит отметить, что такое увеличение механических характеристик никак не сказывается на пластичности металла. Помимо всего названого, легирование марганцем дает сплаву большую устойчивость к воздействию ударных нагрузок.

Данные элементы, наряду с железом, являются базовыми для с345. Но также ГОСТ 27772-88 разрешает включение следующих компонентов:

• Никель (до 0,3%) повышает стойкость сплава к образованию коррозии, прокаливаемость и жаропрочность.
• Хром (до 0,3%) значительно увеличивает способность стали упрочняться под воздействием температуры. Повышает коррозионностойксть металла за счет образования плотных оксидов хрома на ее поверхности. Делает сталь более устойчивой к абразивному износу.
• Медь (до 0,3%) препятствует появлению коррозии под воздействием агрессивной среды.

Сразу стоит оговориться, что содержание вышеперечисленных элементов в с345 незначительно. По этой причине влияние их на свойства не столь существенно.

Так же как и любой сплав, сталь с345 содержит в себе вредные примеси. Среди них наиболее распространены сера (до 0,04%), фосфор (до 0,035%) и мышьяк (0,08%). Попадание их в сталь обусловлено неточностью химического состава исходных материалов — шихты. Также сильно сказывается погрешность температурного режима плавильного оборудования.

Несоответствие количества примесей выше представленным нормам приводит к значительным потерям металла в прочности и ведет к образованию такого эффекта как хрупкость. Увеличение фосфора на 0,01% способно понизить временное сопротивление на разрыв на 25%. Также сера повышает склонность сталей к красноломкости, т. е. образованию трещин при горячей обработке давлением.

Сталь марки С345 имеет достаточное количество аналогов, как за рубежом так и отечественные. Среди них наиболее распространены следующие маркировки:

Плотность с345 равна 7850 кгм3. Температура плавления составляет около 1550 ºC. Полный переход из твердого состояния в жидкое наблюдается при 1620 ºC. Обладает хорошей теплопроводимостью. При увеличении температуры на 20 ºC расширяется на 30-40 мкм. Плохо пропускает электрический ток. Магнитна.

Марка с345 не отличается повышенной стойкостью к агрессивным воздействиям среды. Взаимодействует с кислородом в обычных атмосферных условиях, образуя ржавчину. По этой причине в строительстве ее применяют, предварительно нанеся на ее поверхность влагозащитные покрытия. С345 растворяется во всех видах кислот и щелочей.

Сталь обладает низкой твердостью порядка 20. 24 единиц по шкале Роквелла. Временное сопротивление на разрыв — нагрузка, при которой происходит разрушение стали — составляет 440-470 МПа. Деформироваться металл начинает уже при 345 МПа. Достаточно пластична. Относительное удлинение на разрыв равно 21%.

Сталь с345 относится к первой группе свариваемости. Сварка не требует каких-либо подготовительных операций: прогрева поверхности, использование флюсов и т. д. Сварные швы получаются плотными и по своей прочности при нагрузке на сжатие не уступают аналогичному параметру цельного металла.

Сваривается сталь методом ручной дуговой сварки. Для предотвращения перегрева применяется низкая сила тока порядка 40 А. Для лучшего сцепления кромок, поверхность стали перед сваркой предварительно зачищают.

Не упрочняется под воздействием термической обработки. Причина этого кроется в низком содержании углерода и отсутствии достаточного количества таких легирующих элементов как хром.

Основные характеристики строительной стали марки С245

По химическому составу в неё входит следующий набор основных химических элементов:

• железо – близко к 98%;
• углерод не превышает 0,22% (поэтому и относится к классу низкоуглеродистых сталей);
• марганца не более 0,65%;
• никеля около 0,3%;
• хрома и меди, также около 0.3%.

Остальные элементы, такие как кремний, сера, фосфор не превышают одной сотой процента. Сталь С245 соответствует ГОСТ 27772-88.

В соответствии с установленными стандартами расшифровку марки стали производят следующим образом. Она имеет общую буквенную и индивидуальную цифровую маркировку. Например, С245 буква «С» означает, что это строительный металл, а трёхзначное число 245 указывает на предел текучести.

Расшифровка обозначений проката

Добавление отдельных химических элементов улучшают определённые характеристики металла. Например, добавление хрома или никеля повышает твердость и улучшает антикоррозийные свойства. Присутствие меди в сплаве повышает вязкость и улучшает теплопроводность. Присутствие в составе таких элементов, как марганец и кремний, предотвращают образование закиси железа. Марганец устраняет негативное влияние серы, которая делаем металл хрупким. Добавление легирующих элементов значительно повышает твёрдость изделия и улучшает его антикоррозийные свойства.

В соответствии с таким химическим составом вся продукция имеет следующие физические характеристики:

• коэффициент температурного расширения;
• коэффициент теплопроводности или теплоёмкость материала;
• удельная теплоёмкость;
• плотность практически для всех образцов одинакова и составляет 7850 кг/м3;
• модуль упругости первого рода;
• удельное электрическое сопротивление;

Все перечисленные характеристики определяются температурой, при которой происходили испытания. Это необходимо для оценки возможностей будущей эксплуатации изделий.

Механические свойства стали 245

Поскольку её выпускают в виде листового или фасонного проката, то и механические свойства рассматриваются для каждого вида отдельно. К основным механическим свойствам относятся:

• предел кратковременной прочности (для листового проката от 2 до 10 миллиметров равен 370 МПа);
• предел текучести или пропорциональности (для листа имеет значение 245 МПа);
• относительное удлинение на разрыв (листа от 2 до 4 миллиметров составляет 20%, для листов до 10 миллиметров 25%);
• величина изгиба до достижения параллельности сторон (определяется как диаметр возможного закругления и зависит от толщины металла);
• ударная вязкость – изменяется от 29 до 39 дж/см2 в зависимости от окружающей температуры;
• твёрдость (сравнение производится по различным критериям, например по Бринеллю, Виккерсу или Шору) по Бринеллю составляет 131 МПа.

Сталь 245 в листах

Характерные черты

При воздействии на С345 температурой в 20 °C сталь наделена пределом кратковременной прочности 490МПа, текучесть – 345МПа и удлинение при разрыве 15%. И чем толще будет сплав, тем ниже будут эти показатели. Однако относительное удлинение увеличится до 21%. Сам металлопрокат может выпускаться в 4-х классификациях, каждая из которых имеет определённые испытательные показания: 1-я и 3-я обладают ударной вязкостью при Т= -40 °C, но при Т= -70 °С такие свойства пропадают. 2-я и 4-я категории наделены противоположенными показателями. Что касается вязкости после механического старения, то их можно наблюдать только у 4-й и 3-й классов стали.

Свойства стали С345

Такие характеристики позволяют производить сложные строительные конструкции, которые смогут выдержать экстремальные нагрузки. Из самого низколегированного слитка можно делать заборы и ограждения любых размеров, водопроводные трубы для различных жидкостей, резервуары для хранения эмульсий и прочие изделия типичного применения. Также, благодаря устойчивости агрессивным факторам, сталь часто применяют в машиностроительном производстве для создания элементов крана, рельсов, опор линий электропередач.

Нормативные данные для расчетов железобетонных конструкций:

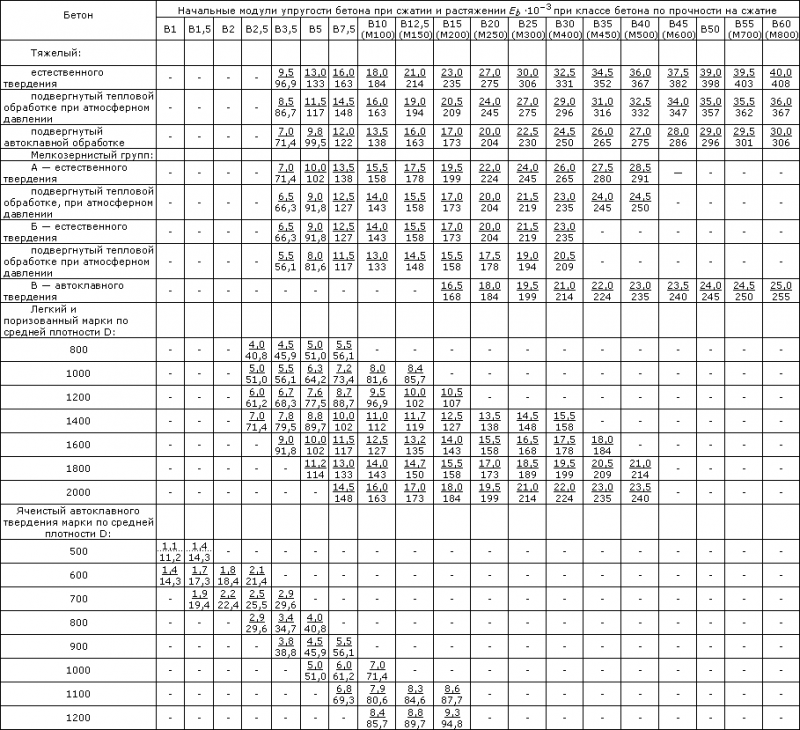

Таблица 2.1. Начальные модули упругости бетона согласно СНиП 2.03.01-84*(1996)

Примечания: 1. Над чертой указаны значения в МПа, под чертой — в кгс/см 2 .

2. Для легкого, ячеистого и поризованного бетонов при промежуточных значениях плотности бетона начальные модули упругости принимают по линейной интерполяции.

3. Для ячеистого бетона неавтоклавного твердения значения Е_b принимают как для бетона автоклавного твердения с умножением на коэффициент 0,8.

4. Для напрягающего бетона значения Е_b принимают как для тяжелого бетона с умножением на коэффициент a = 0,56 + 0,006В.

5. Приведенные в скобках марки бетона не точно соответствуют указанным классам бетона.

марка стали, аналоги, расшифровка, характеристики

В производстве металлоконструкций — сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.

Химический состав

Сталь состоит из приблизительно:

• 98 % железа,
• 0,2 % углерода,
• 0,65 % марганца,
• от 0,05 до 0,015 % кремния,
• до 0,3 % хрома, никеля и меди вместе взятых.

Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.

Расшифровка стали С245

В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.

Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).

Свариваемость

Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле

Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.

Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.

Читать также: Резина вакуумная гост 7889

Пластичность

Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.

Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.

Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.

Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.

Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.

С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.

Коррозионная стойкость

Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.

С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.

Аналоги

По ГОСТ 27772-88, марке С245 соответствуют стали:

• Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
• ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
• ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
• 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
• E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)

Применение

Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.

Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.

В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.

Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.

Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.

Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.

Рейтинг: 0/5 — 0 голосов
