Гост 31399-2009 классификация типовых фигур мужчин по ростам, размерам и полнотным группам для проектирования одежды

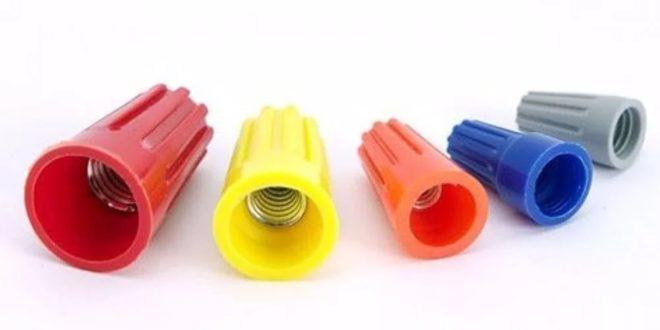

Правильное выполнение скрутки

Накрутить колпачки СИЗ на предварительно подготовленные концы жил легко. Не нужен специальный инструмент или приспособления. Два способа:

1. Без предварительного скручивания.
   1. зачищенные жилы складываются и выравниваются по обрезу изоляции;
   2. одновременно или поочередной обрезкой концов жил выравнивается их длина. Она должна быть равной глубине отверстия корпуса (10-12 мм);
   3. одной рукой удерживая провода, другой рукой накручивают колпачок по часовой стрелке до срабатывания пружинки;
   4. завершается скрутка подкручиванием корпуса до упора руками или при помощи инструмента.
2. Фиксация предварительно скрученных проводников:
   1. зачищенные и выравненные жилы туго скручиваются и укорачиваются на нужную длину обрезкой, направление скручивания должно совпадать с направлением вращения зажима;
   2. накручивается корпус.

Выбор способа зависит от сечения проводников. Тонкие провода лучше предварительно скручивать. Есть мнение, что зачистку жил при предварительном скручивании лучше выполнить немного длиннее, чем этого требует СИЗ. Увеличение числа витков повысит плотность контакта за счет увеличения площади соприкосновения жил. Оголенный участок изолируют изолентой или термоусадочной трубкой.

Закручивание СИЗ должно быть аккуратным, но максимально сильным. Он должен прочно удерживаться на скрутке. Его невозможно сорвать руками при тянущем усилии вдоль оси проводов. Использовать колпачки СИЗ для соединения удобно, но нужно знать и выполнять некоторые правила:

• Применять соответствующие сечению соединяемых проводов зажимы. Слишком маленький диаметр отверстия не позволит завести в него весь пучок жил. Слишком большой не создаст плотного контакта, не зафиксирует провода в зажиме. Скрутка будет греться, если вообще обеспечит контакт;
• Обеспечить плотное скручивание проводов. Нельзя допустить, что бы ток нагрузки протекал через металл пружины, нагревая ее. Потеря пружинистости превратит СИЗ в простую скрутку;
• Запрещается применение СИЗ для соединения медного и алюминиевого провода. Это делается другим способом.

Нельзя зачищать изоляцию пассатижами или кусачками. Если нет специального инструмента, изоляцию аккуратно удалить ножом, не допуская повреждения поверхности жилы.

Плюсы и минусы способа

Колпачки СИЗ дают много преимуществ электромонтеру:

• Не требуется использование дополнительного оборудования или инструмента. Простота и экономичность монтажа, нет потребности в отдельном изолировании;
• Корпус, изготовленный из негорючей теплостойкой пластмассы, одновременно обеспечивает три вида защиты контакта:
  • Механическую;
  • Электроизолирующую:
  • Противопожарную.
• По сравнению с другими способами соединения предоставляется возможность:
  • Разъемного стыка;
  • Повторного неоднократного использования соединителя.
• Легализация скруток старой проводки до или после проверки пожарным инспектором. Вскрываются коробки, удаляется старая изолента, на скрутку накручивается новый СИЗ. Если направление скрутки не совпадает с направлением вращения колпачка, ее придется переделать.

Имеются и недостатки:

• Главный – невозможность соединения многожильного мягкого провода;
• Требует тщательного подбора типоразмера;
• Не герметичный стык. Недопустимо выполнять для уличной проводки. Обматывание места стыка вместе с колпачком изолентой, в какой-то мере препятствует скоплению влаги внутри корпуса;
• Относительно большие габариты. Колпачки СИЗ занимают много места внутри распределительной коробки.

Сфера применения

Колпачки СИЗ используются для создания соединений при монтаже электрических сетей внутри общественных и жилых зданий и сооружений. Применение в производственных, сырых или с химически активной средой, возможно при размещении скруток в защищенных распределительных коробках.

Согласно Правилам устройства электроустановок (Глава 2.1, пункт 2.1.21), жилы в распределительной коробке должны быть соединены посредством сварки, пайки, опрессовки либо с помощью зажимов. Колпачки СИЗ (соединительный изолирующий зажим) —
это удобный в применении вариант зажима, но нужно знать, как их правильно использовать.

Как правильно использовать СИЗ?

Основная проблема молодых мастеров или людей, которые только начали познавать электромонтажные работы, в неправильном применении СИЗ, недокручивании колпачка или выборе слишком большого изделия. На самом деле алгоритм использования СИЗ достаточно прост и требует только внимательности.

Последовательность использования СИЗ:

1. Зачистить концы проводов, которые необходимо соединить между собой. Для этого можно использовать монтёрский или простой канцелярский нож, или специальные клещи для снятия изоляции — стриппер.

Пример снятия изоляции с помощью стриппер. Картинка с yandex.ru

2. Выполнить скрутку проводов. Количество витков качественной скрутки должно быть не менее пяти.

3. Надеть на получившуюся скрутку СИЗ и по часовой стрелке полностью закрутить его. Прикладывать слишком большие усилия не стоит – пружина в колпачке сама стянет провода вместе.

Правильное накручивание СИЗ. Картинка с yandex.ru

4. Проверить качество соединения, легко подёргав колпачок из стороны в сторону.

Нельзя использовать СИЗ для соединения и изоляции медного и алюминиевого проводников. Колпачок не будет надёжно защищать такой контакт от окисления, и вскоре такая скрутка нагреется, а потом и сгорит. Лучший вариант – опрессовочный наконечник, для которого потребуется специальный ручной пресс.

Как выполнить грамотно замеры и подобрать одежду

Когда решили приобрести спецодежду для себя или собственных подчиненных, то стоит правильно произвести нужный вариант замера. Здесь будет два варианта:

1. Рост. Если работник не знает роста или вы хотите перепроверить информацию, стоит замерить. Человек снимает обувь и становится спиной к стене. Он должен плотно стоять и максимально прямо, чтобы подбородок был параллельным относительно пола. Затем на голову кладется линейка или другой ровный предмет. Именно так будет определяться рост. Полученные данные нужно сравнить с таблицей размеров.
2. Размер. Одним из вариантов нахождения пропорции является деление цифры объема груди пополам. В большинстве случаев такого способа хватает. Операции нужно проводить только в легкой одежде. Вторым способом замера является тот, когда через центральную часть лопаток, подмышечные впадины, а также грудь пропускается сантиметровая лента. Человек стоит ровно в расслабленном состоянии. Лента не натягивается и не опускается. Возможное отклонение, предусмотренное в ГОСТе, которое учитывается при изготовлении изделий. Если человек будет влиять на снятие мерок, то может получиться либо слишком большая спецодежда, либо слишком маленькая.

Если нет под руками ленты для измерений, тогда примените линейку и веревку. Для этого веревкой обмотайте человека, а после этого перенесите полученные данные для сверки на линейку. Не забывайте о том, что нить растягивать нельзя, потому что получатся искаженные параметры.

Дополнительно могут быть измерены и другие данные. Среди них отмечается обхват талии, который производится по узкому месту. Также следует отметить и обхват бедер. Здесь учитываются выпуклые точки ягодиц.

При измерениях лента располагается параллельно относительно пола. Это позволяет детально определить размер и точно. Если у работника имеется нестандартная фигура, которая будет влиять на посадку одежды, то тогда нужно производить дополнительные замеры.

Эффективность

Разобравшись с вопросом «сиз что это такое», необходимо узнать о том, насколько хорошо эти средства защищают человека от воздействия негативных внешних факторов.

Эффективность СИЗ в первую очередь выражается в следующих положительных моментах:

• Снижение количества несчастных случаев на производстве на 30-50%;
• Уменьшение количества случаев профессиональных заболеваний на 20-25%;
• Увеличение продолжительности жизни;
• Улучшение качества выпускаемой продукции или оказываемых услуг за счет создания работникам более комфортных и безопасных условий труда.

Важно! Данные моменты, обусловленные высокой эффективностью индивидуальных средств защиты, могут быть реализованы только при грамотном использовании СИЗ, своевременном проведении инструктажей по технике безопасности, сознательном и добросовестном отношении к работе каждого сотрудника

Размеры мужской спецодежды – таблица размеров спецодежды для мужчин

Работники многих производственных предприятий обязаны работать в спецодежде. Поэтому перед работодателями часто встаёт вопрос о том, как правильно закупить униформу нужного размера.

Размерный ряд робы регламентируется определённым ГОСТом, на который ориентируется большинство производителей. А для удобства разработаны специальные таблицы соответствия, где можно посмотреть маркировку и сравнить её с индивидуальными параметрами тела.

Какой должна быть рабочая одежда

От размера рабочей одежды напрямую зависит производительность работников, ведь в неудобной униформе о высоких производственных показателях говорить не приходится. Поэтому каждый работодатель при закупке очередной партии робы должен учитывать, что одежда должна быть максимально комфортной, свободной, не сковывающей движений и не мешать рабочему выполнять свои прямые обязанности.

Важно! В отдельных производственных цехах температура в зимнее время года довольно низкая. Поэтому в рабочей одежде должна быть предусмотрена возможность надевать под неё тёплые вещи

Размеры спецодежды по ГОСТу — таблица

Размеры спецовок для мужчин утверждены в РФ на законодательном уровне в соответствии с ГОСТом Р52774–2007, что существенно упрощает выбор. В различных нормативах и актах прописана классификация типовых фигур с определёнными усреднёнными параметрами для различного роста и весовой категории.

88/92 (44-46)	87-94	77-84	89-96	170/176
182/188
96/100 (48-50)	95-102	85-92	97-104	170/176
182/188
104/108 (52-54)	103-110	93-100	105-112	170/176
182/188
112/116 (54-56)	111-118	101-108	113-120	170/176
182/188
120/124 (56-58)	119-126	109-116	121-128	170/176
182/188
128/132 (60-62)	127-134	117-124	129-136	170/176
182/188

Следует отметить, что размерная маркировка спецодежды не соответствует привычной по российским меркам. Например, 88-92 размер робы приравнивается к отечественному 44-46 и международному S.

88/92 (44-46)	S	164—170
96/100 (48-50)	M	170—176
100/104 (52-54)	L	176—182
104/108 (54-56)	XL	176—182
112/116 (56-58)	XXL	182—188
120/124 (60-62)	XXXL	182—188

Важно! Все отечественные фирмы-изготовители обязаны придерживаться заданных стандартов, но некоторые компании по своему усмотрению вносят небольшие коррективы в размерный ряд. Поэтому таблицы у различных производителей могут отличаться между собой

В размерных сетках рабочей униформы подробно представлено соответствие роста и размера. В качестве дополнительного параметра используется обхват грудной клетки. Поэтому выбрать подходящую рабочую форму не составит труда, если ориентироваться на индивидуальные параметры фигуры работника.

Какие мерки нужно снять

Размеры рабочей одежды определяются не только по росту, который измеряется от макушки до пяток, но и по индивидуальным параметрам фигуры:

• Обхвату груди. Измеряется портняжной лентой по выступающим частям грудной клетки и лопаток.
• Объёму талии. Замер производится по естественной линии, расположенной чуть выше пупка.
• Обхвату бёдер. Измеряется по выступающим точкам на ягодицах в самой широкой части.

При нестандартной фигуре могут потребоваться замеры вспомогательных показателей. Например, длина ноги по внутреннему шву или длина рукава.

Кроме того, если приобретается летний вариант, то никаких дополнительных сантиметров к меркам добавлять не следует. Для зимних спецовок желательно сделать небольшой запас, чтобы появилась возможность надевать под робу дополнительные вещи.

Важно! Если измеряемые показатели находятся на границе двух размеров, то отдавать предпочтение следует большему из них. Таким образом, определение размера рабочей одежды мало чем отличается от аналогичного процесса при покупке повседневных вещей

Однако, для робы предусмотрена иная маркировка, которую можно сравнить с привычной по таблицам соответствия

Таким образом, определение размера рабочей одежды мало чем отличается от аналогичного процесса при покупке повседневных вещей. Однако, для робы предусмотрена иная маркировка, которую можно сравнить с привычной по таблицам соответствия.

Как повысить эксплуатационные характеристики спецодежды

Для промышленной эксплуатации зимней спецодежды важно не только соблюдать типовые нормы, а также выполнять правильно ее химчистку и хранение. Важным фактором высокого качества характеристик СИЗ является материал изготовления

Кроме того, следует контролировать выполнение швов, благодаря новым технологиям они выдерживают довольно большую нагрузку, что обеспечивает возможность более длительного использования в работе.

Для лучшего сохранения специального обмундирования и повышения эксплуатационных характеристик используются самые современные технологии, новейшие ткани и разработки в легкой промышленности

Уделяется большое внимание не только курткам, брюкам и обуви, также повышается качество производства щитков для сварочных масок, наушников для защиты органов слуха. Внедряются в производство спецодежды нанотехнологии, благодаря им ткань будет надежно защищена от пятен, бактерий и микробов

Несмотря на улучшение эксплуатационных характеристик, вес изделий уменьшается, в костюме комфортно работать.

Пока производители внедряют свои разработки, стоит подумать о сохранении уже имеющейся спецодежды на производстве. Для увеличения срока службы необходимо регулярно проводить очистку от загрязнений, в идеале – после каждой смены.

Если роба долго хранится в грязном виде, то, кроме того, что она теряет свои защитные характеристики, может стать еще и объектом ЧС. При загрязнении лакокрасочными материалами происходит «медленное горение», что может привести к самовозгоранию.

Предприятию важно знать технологию химчистки ткани, из которой отшита спецодежда. Это поможет сэкономить на ее обслуживании, проще будет организовать должный уход за СИЗ

При возложении ухода за робой на сотрудников не удастся сохранить или улучшить характеристики изделий.

Любая организация должна обеспечивать работников зимней робой, согласно нормативным документам обеспечение ее сохранности – обязанность предприятия. При формировании внутренних распоряжений, возлагающих обязанность чистки и ухода за робой на работника, не удастся сохранить ее характеристики надолго на должном уровне.

Как составить перечень профессий должностей, которым положена выдача СИЗ

В 221 статье ТК РФ указано, что СИЗ выдаются на работах с вредными и опасными условиями труда, а также на работах, которые выполняются в особых температурных режимах, или связаны с загрязнениями.

Из этого следует, что СИЗ положены не только тем, у кого в результате спецоценки определили вредные условия труда 3 и 4 классов. Нужно выдавать средства защиты (п.3 Приказа Минздравсоцразвития России от 01.06.2009 №290н):

• если труд работника связан с общими загрязнениями,
• если работник подвергается рискам получения механических повреждений,
• если в ходе СОУТ выявлены, но находятся в допустимых уровнях, не превышающих гигиенические нормативы.

Следовательно, СИЗ нужно выдать работникам, подвергающимся воздействиям ВОПФ. Если же такого воздействия нет, СИЗ выдавать не требуется.

Пример

На предприятии «Аврора» трудятся водители грузовых автомобилей, и водитель директора предприятия. Руководитель службы ОТ посчитал, что персональный водитель не связан с производственными загрязнениями, уход за автомобилем, в отличие от водителей грузовых машин, персональный водитель осуществляет. Поэтому СИЗ этому работнику не выдали. В результате плановой проверки территориальной инспекции Роструда был установлен штраф по ч.4 статьи 5.27.1 КоАП РФ.

Чтобы определить, какие конкретно СИЗ нужно выдавать работникам, и нужно ли им вообще выдавать СИЗ, нужно выяснить:

• требуется ли предотвращение или уменьшение воздействия на работников ВОПФ;
• требуется ли для работников защита от загрязнения.

Пошаговый алгоритм. Для составления перечня выдаваемых СИЗ на предприятии необходимо совершить следующие действия

Шаг 1. Выберите типовые нормы выдачи, соответствующие виду деятельности предприятия. (Приложение 1)

Шаг 2. Найдите в нормах профессию или должность работника

Шаг 3. Выпишите в таблицу все положенные работнику СИЗ. Уменьшать эти нормы запрещается

Шаг 4. Перенесите таблицу в перечень положенных работнику комплектов спецодежды и спецобуви. Образец перечня смотрите здесь

Шаг 5. Утвердите перечень приказом руководителя

Шаг 6. Передайте перечень СИЗ начальнику подразделения, в котором работает сотрудник для составления личной карточки учета выдачи СИЗ. Образец заполненной карточки смотрите здесь

Шаг 7. Составьте заявку на выдачу СИЗ согласно личной карточке, и передайте заявку на склад. Затем проследите, чтобы СИЗ выдавались полностью, имели декларацию или сертификат. Декларацию нужно указать для СИЗ 1 класса, а для СИЗ 2 класса положено указывать в карточке сертификат.

Что нужно знать о классах СИЗ:

Существует 2 класса СИЗ, согласно п.5.5 ТР ТС «О безопасности средств индивидуальной защиты» 019/2011. Их классификация дана в приложении 4 к ТР ТС 019/2011, где указан класс риска СИЗ.

1-й класс — простые средства, которые используют в условиях минимального риска получения микротравм или травм легкой степени.

Все-таки запачкаться от тонера в картридже неприятно, но не так опасно, как как работать на линии ЛЭП без электрозащиты, или подниматься на высоту без страховки. Поэтому для защиты от грязи выдаются СИЗ 1 класса. Они подлежат декларированию соответствия. К этому классу относятся, например, костюмы и халаты для защиты от общих производственных загрязнений и механических повреждений. Если нарушить порядок выдачи таких СИЗ, штраф установят по части 1 статьи 5.27.1 КоАП — до 80 000 рублей.

2-й класс — более сложные по своей конструкции средства

Они предназначены для защиты от смертельных травм или несчастных случаев с тяжелым исходом (например, которые заканчиваются присвоением группы инвалидности). Поэтому эти СИЗ подлежат сертификации — более сложной процедуры подтверждения соответствия тех. регламенту, чем декларирование. К этому классу относятся СИЗ, предназначенные для защиты от падения с высоты, для защиты от поражения электротоком и других опасностей для жизни и здоровья. Нарушения в их выдаче обойдутся работодателю дороже, чем не выдать СИЗ 1 класса — по п.4 статьи 5.27.1 КоАП РФ — до 150 000 рублей.
