Гост 28778-90 болты самоанкерующиеся распорные для строительства. технические условия

Типы и виды анкерных болтов

По технологии установки анкерные болты классифицируются следующим образом: механические и химические. Механические, в свою очередь, делятся на:

• закладной анкер (для затвердевания в бетонном растворе);
• забивной анкер(для монтажа в твёрдую основу с предварительно забитой в отверстие втулкой);
• клиновый анкер (фиксируется за счёт расширения при монтаже);
• болт с кольцом (для натягивания тросов, надевания цепей) крепят к тонким перегородкам из бетона;
• болт с крюком (с большой областью расклинивания) для создания шарнирных систем, натягивания кабеля, подвески тяжёлого светильника;
• распорный анкер (использует увеличенную силу трения и упора распорной гильзы, пружинного кольца или капроновой втулки);
• двухраспорный болт (с двумя подвижными муфтами) для обеспечения повышенной безопасности сверхпрочным креплением;
• болты изогнутые (для фундаментных работ);
• болты в соединении с анкерной плитой (для монтажа в жидкий бетон);
• рамный анкер (в сборке деревянных и пластиковых оконных рам) имеет потайную головку;
• дюбель-болт складной (имеет стопорное крыло на крепёжном конце) для крепления тяжёлых предметов в пустотелых конструкциях.

По особенности эксплуатации анкерные болты делятся на два вида:

• конструктивные (типовые, при устойчивости самой конструкции);
• расчетные (предполагаемая нагрузка рассчитывается для конкретного случая).

Установка химических анкеров. Об этом читайте в следующей статье. А тут статья про рамные анкеры.

Технологические особенности изделий

Так как эти болты применяются для фиксации тяжёлых конструкций, ГОСТом устанавливаются к ним очень жёсткие требования. Детали изготавливаются только из особой высококачественной стали.

Чтобы исключить появление ржавчины, стержень покрывается слоем цинка, наносимого термодиффузионным способом. Фундаментные болты выпускаются нескольких видов.

Составной

Предназначен для монтажа на поверхность фундамента поворотного оборудования или надвижных механизмов. Установка нижней шпильки происходит до начала заливки бетона. Затем фиксируется верхняя шпилька. Конструкция закрепляется сваркой. Длина таких болтов находится в диапазоне 24—64 мм. Этот размер подбирается по толщине соединяемых деталей.

tokar.guru

Применение анкера распорного: виды, преимущества и монтаж

Анкер представляет собой крепежный узел, изготовленный из металла, основная задача которого скреплять отдельные конструкции, их детали воедино. Применяются они в работах, связанных с ремонтом, отделкой и строительством, имеют разные виды, форму и размеры. От вида будет зависеть и сфера его применения. Производятся на современном оборудовании с использованием последних технологий, прочных и качественных материалов.

Области применения

Одним из надежных и высокопрочных средств крепления выступает анкер распорный (анкерный распорный болт). С помощью него можно прикрепить разные конструкции или оборудование к основаниям, имеющим полнотелый материал.

Болт позволяет создать равномерное трение с большой силой по всей своей длине, за счет этого обеспечивается высокая способность удержания, однако материал конструкции должен иметь хорошую плотность и полнотелость.

Основной материал болта – углеродистая сталь, обрабатывается цинком белого или желтого цвета, чтобы не его поверхности не возникала коррозия. Болт имеет гильзу, сделанную из металла, на одном ее конце находится 4-х сегментная распорная часть, второй конец имеет резьбу, на которой находится гайка для регулирования и шайба.

Принцип действия болта довольно простой, когда гвоздь, находящийся внутри гильзы забивается в конструкцию, нижняя часть анкера расширяется и болт крепится к основанию.

Болт с распорками, как правило, используется, если надо прикрепить какую-либо деталь конструкции к основанию способом сквозного монтажа. Можно делать фасадный крепеж. Хорошо, если основа для крепления будет из бетона или камня с большой степенью адгезии. Наличие трещин в материале будет сказываться на нагрузке болта, они будут ее уменьшать в несколько раз.

Всё об анкерных болтах

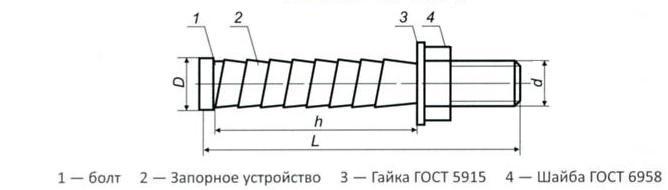

В соответствии с ГОСТ 24379.1-2012 изготавливается анкер из высокопрочной стали (09Г2С-6, 10Г2С1-6) категорий 6-8 и имеет стандартные характеристики размеров (вид резьбы, её шаг, диаметр стержня от 6 до 20 мм). Стандартная длина стержней от 45 до 220 мм. Вес — в пределах 16-100 гр. Головка болта в виде шестигранной призмы, крепёжный конец имеет метрическую резьбу. Гайка — конической формы. Подвижная, цилиндрической формы муфта на теле болта имеет продольные прорези.

При завинчивании болта, коническая гайка, втягиваясь в муфту, создаёт «распором» деформацию муфты, что и упрочняет соединение на «вырыв». Если нагрузка превышает расчётную цифру, кроме вырыва анкеру может угрожать изгиб, срез и излом. Так, при монтаже в бетон превышение допустимой силы на вырывание в границах 25%.

При сквозном прохождении сквозь соединяемые детали, болт крепится шестигранной гайкой с шайбой.
